KJ212-CYTJ45(B) Equipo de perforación de túneles hidráulico

Modelo: KJ212-CYTJ45B

Capacidad de escalada: ≤11°

Rango de funcionamiento: 3,5×1,8-5×4,8 m²

(pluma de extensión) 3,5×2,5-6,5×5 m²

Chatea ahora Consultar ahora
Aplicaciones Ventaja Parámetro Productos relacionados

Aplicaciones

La equipo de perforación de túneles hidráulico KJ212-CYTJ45(B) se utiliza para perforar agujeros verticales, inclinados y horizontales en túneles bajos. A través de la sección (2.5m*1.5m), el equipo de perforación está adecuadamente calificado para cualquier túnel cuya sección cae en el rango de 3.5m*1.8m-5m*4.8m.

Características

  • La pluma firme y flexible es capaz de cubrir ópticamente la sección; La rotación de 360° y el haz autonivelante facilitan el posicionamiento de la broca;
  • La pluma también se puede utilizar para la perforación de corte transversal lateral y pernos de roca;

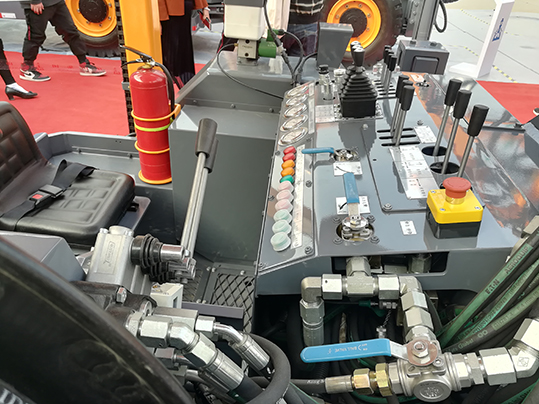

  • El equipo de perforación proporciona una buena vista para el operador;

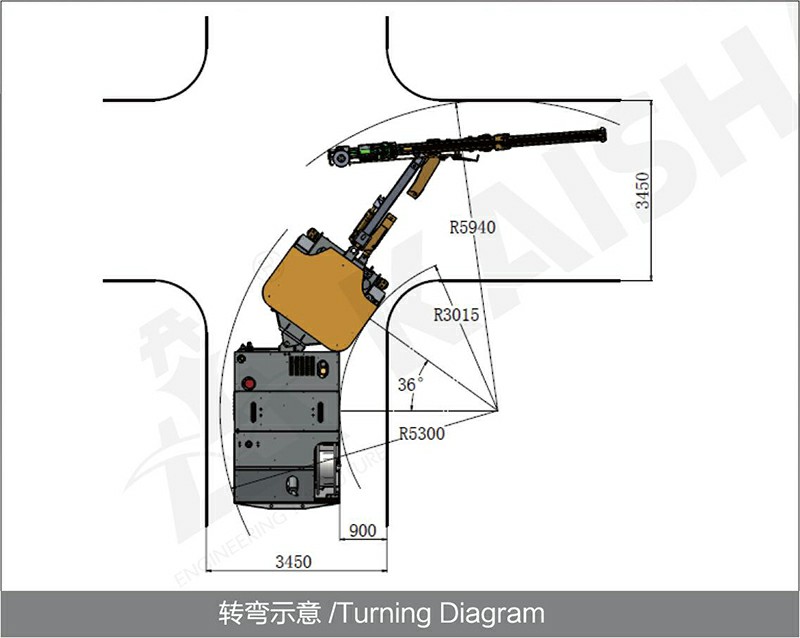

  • El diseño equilibrado y el chasis articulado de la tracción en las cuatro ruedas garantizan una conducción flexible, rápida y segura en el túnel estrecho;
  • El pistón escalonado se utiliza para la perforación de roca de impacto de alta frecuencia y esto puede mejorar la eficiencia de transmisión de la onda de impacto y la velocidad de perforación y reducir el consumo de herramientas de perforación y dejarlo en buenas condiciones;
  • El espacio considerable y las funciones automáticas permiten que el conductor se concentre en perforar de forma segura, rápida y precisa;
  • Todas las partes relevantes se mantienen en buena protección, mientras que el mantenimiento es fácil.



Parámetros técnicos

Parámetros técnicos

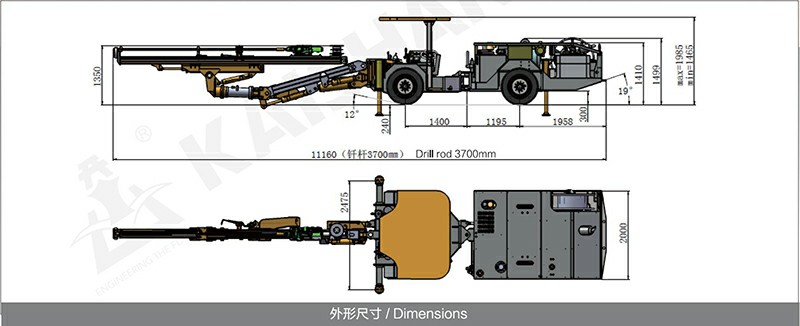

Dimensiones y peso Sistema de agua y aire

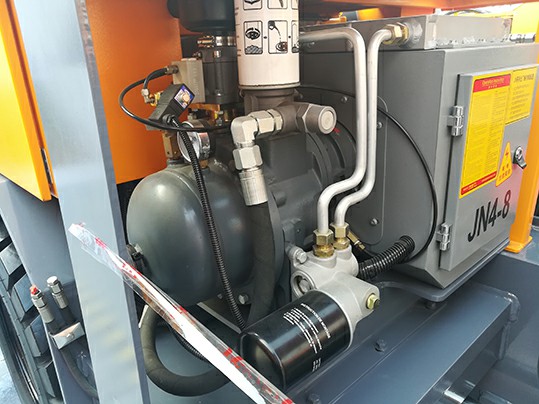

Longitud 11160mm Compresor de aire 1*JN4 Consumo de aceite de lubricación 180-250g/h
Ancho 2000mm Capacidad del compresor de aire 0,5m³/min
Altura 1465/1985mm Presión 6-8bar Bomba de agua 1xCR3 1xCR5
Peso Aproximadamente 11000kg Dispositivo de lubricación de la espiga Bomba electrónica de lubricación por impulsos Potencia 1,5kW 4kW
Velocidad de desplazamiento en terreno llano 10km/h Consumo de aire de lubricación 0,3m³/min Capacidad de la bomba de agua 3m3/h 6m3/h
Capacidad máxima de escalada 20 % (11°) Chasis
Protección de seguridad Motor diésel Cummins QSB3.9-C80-31
60KW，2200rpm		 Neumáticos 300-15
Nivel de ruido <100dB(A) Purificación de gases de escape Catalizador de escape Mecanismo de dirección Dirección articulada: ±35°
Techo elevable de seguridad Cumple con los requisitos de FOPS y ROPS Sistema de accionamiento Sistema hidráulico cerrado para tracción en las cuatro ruedas Freno de estacionamiento Freno multidisco
Ángulo de giro Oscilación del eje trasero: ±6° Frenado de emergencia
    Tanque de combustible 30L
Sistema de perforación Unidad de potencia hidráulica eléctrica
Perforadora de roca 1×HC50/R38 HC95SA 1×HC95LM/R38 Motor 45kW 55KW 75kW
Potencia de impacto 13kW 20kW 24kW Impacto /Feed/ Posicionamiento Bomba de pistones de caudal variable axial
Flujo de impacto 105 l/min 95-118 l/min 100-120 l/min Rotación Bomba de engranajes
Presión de impacto 130 bares 165-200 bares 180 bares Finalidad del filtro 10µ
Presion maxima de rotacion 150 bares 210 bares 210 bares Depósito de aceite hidráulico 240L
Frecuencia de impacto 62Hz 62Hz 62 Hz Enfriador hidráulico Enfriador de agua
Torque 325Nm 597Nm 764Nm Tensión de trabajo 380V
Diámetro del orificio Φ32-76mm Φ42-102mm Φ42-102mm Frecuencia 50Hz
Giro del haz 360° Método de arranque Triángulo estrella
Extensión de la alimentación 1600mm Bobina de cable 1*F440
Modelo de pluma de perforación K 20 Longitud del cableado del carrete 100m 80m
Forma de la barra de perforacion Autonivelación Especificaciones del cable 3×35+3G6+2×1.5 3×50+3G6+2×1.5
Extensión del brazo 1200MM
