El equipo de perforación de superficie con martillo de fondo KG410/KG410H es un dispositivo mejorado que cumple con la normativa nacional sobre emisiones de motores diésel. Equipado con el motor de cuatro cilindros Yuchai (China III), el equipo de perforación cumple con las normas nacionales sobre emisiones y medio ambiente. El bastidor plegable, la tracción a las cuatro ruedas y el motor de desplazamiento del pistón de émbolo mejoran la presión de trabajo y la capacidad de ascenso.
El equipo de perforación de superficie con martillo de fondo KG410/KG410H es un dispositivo mejorado que cumple la normativa nacional sobre emisiones de motores diesel. Equipado con el motor de cuatro cilindros Yuchai (China III), el equipo de perforación cumple las normas nacionales sobre emisiones y medio ambiente. El bastidor plegable, la tracción a las cuatro ruedas y el motor de desplazamiento del pistón de émbolo mejoran la presión de trabajo y la capacidad de ascenso. El paso ampliado y el cilindro hidráulico del brazo de elevación le permiten cumplir con los requisitos de posición extrema. La rotación del motor doble aumenta el par de rotación y la velocidad de giro; y el cilindro hidráulico de elevación y la cadena se expanden para promover la fuerza de elevación y la fiabilidad. Se utiliza la carpeta de perfil engrosado para la carcasa, mejorando así su nivel de intensidad y rigidez; y el anillo adicional hace que el manejo y la elevación sean cómodos.
El equipo de perforación de superficie con martillo de fondo KG410H está equipado con un colector de polvo, lo que hace que el funcionamiento sea más ecológico y fiable.
Diámetro de perforación :Φ90-115mm
Profundidad de perforación económica :25m
Método de alimentación:Cadena de cilindros de aceite-hoja
Carrera de alimentación: 3980mm
Potencia de soporte:Yuchai YCD4R23T8-80(59KW/2400r/min)
Características detalladas
(Panel de control de fácil uso)

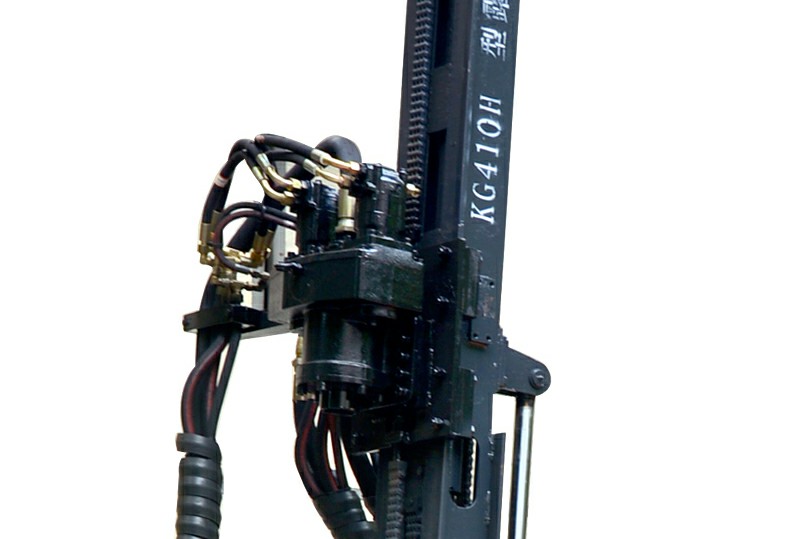

(Giro de alto par)

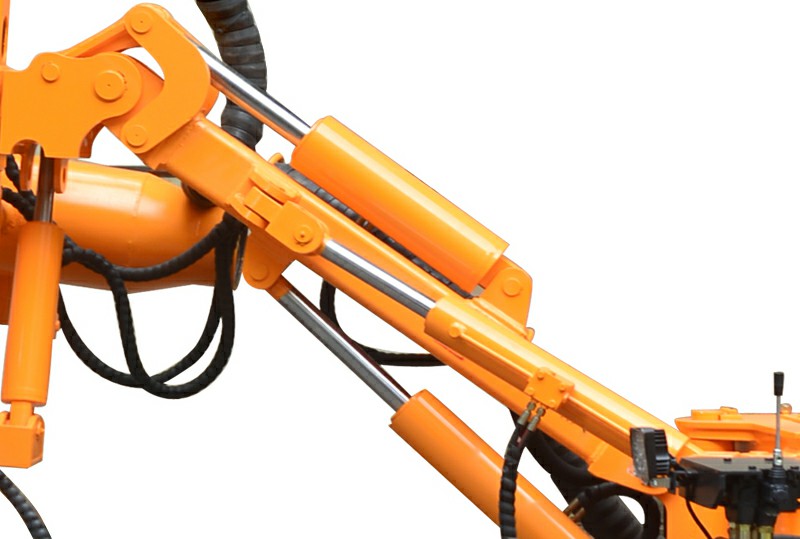

(Sistema hidráulico estable)
(Vía de acero adaptable a todos los terrenos)
Compresor de aire de tornillo portátil con motor diesel:
Kaishan LGCY-12/10
Kaishan LGCY-13/13
Modelo de equipo de perforación | KG410 | KG410H |
Peso de la máquina completa | 4500KG | 4700KG |
Dimensiones exteriores | 6000×2100×2000mm | 6000×2350×2000mm |
Dureza de perforación | f=6-20 | |
Diámetro de perforación | Φ90-115mm | |
Profundidad de perforación económica | 25m | |
Velocidad de giro | 0-120rpm | |
Par de giro | 1800N-m | |
Fuerza de elevación | 40KN | |
Método de alimentación | Cadena de cilindros y hojas de aceite | |
Carrera de alimentación | 3980mm | |
Velocidad de desplazamiento | 0-2,5km/h | |
Capacidad de ascenso | ≤30° | |
Distancia al suelo | 280mm | |
Ángulo de inclinación del haz | Abajo:135°, arriba: 50°, total: 185° | |
Ángulo de giro de la viga | Izquierda: 100°, derecha: 45°, total: 145° | |
Ángulo de inclinación de la barra de perforación | Abajo: 50°, arriba: 25°, total: 75° | |
Ángulo de giro de la pluma | Izquierda: 44°, derecha: 45°, total: 89° | |
Longitud de compensación de la viga | 900mm | |
Potencia de soporte | Potencia de Yuchai YCD4R23T8-80 (59KW/2400r/min) | |
Barras de perforación | Φ64×3m | |
Martillo de fondo | M3 | |
Consumo de aire | 10-17m3/min | |
Altura máxima del orificio horizontal | 2950mm | |
Altura mínima del agujero horizontal | 750mm |
Compresores de aire recomendados | |
Compresor de aire de tornillo portátil con motor diésel: | Kaishan LGCY-12/10 |
Kaishan LGCY-13/13 | |
Nota: La selección del compresor de aire está sujeta al diámetro del orificio y a la longitud de la manguera de aire |
