KG430/KG430H Equipo de perforación de superficie con martillo de fondo

Visión de conjunto:

El equipo de perforación de superficie con martillo de fondo KG430H está equipado con un colector de polvo, lo que hace que la operación sea más confiable y respetuosa con el medio ambiente.

Aplicaciones Ventaja Parámetro Productos relacionados

Aplicaciones

El equipo de perforación de superficie con martillo de fondo KG430/KG430H es un dispositivo mejorado que cumple con las normas nacionales sobre emisiones de motores diésel. Equipado con el motor de cuatro cilindros Yuchai (China III), el equipo de perforación cumple con los estándares nacionales de emisiones y medio ambiente.

Se adoptan la pista de bastidor plegable, la tracción en las cuatro ruedas; y la nivelación de la vía y el motor de desplazamiento del pistón del émbolo mejoran la presión de trabajo y la capacidad de ascenso. El cilindro hidráulico de paso expandido y el brazo de elevación le permiten cumplir con los requisitos de la posición límite. El motor de doble rotación aumenta el par de giro y la velocidad de giro; y el cilindro hidráulico de elevación y la cadena se expanden para promover la fuerza de elevación y la confiabilidad. Para la carcasa se utiliza la carpeta de perfil engrosado, mejorando así su nivel de intensidad y rigidez; y el anillo adicional facilita el manejo y la elevación.

Parámetros breves

Diámetro de perforación: Φ90-127 mm

Profundidad de perforación económica: 25 m

Método de alimentación: cadena de hoja de cilindro de aceite

Carrera de avance: 3175 mm

Potencia de apoyo: Yuchai YCD4R23T8-80 (59KW/2400r/min)

Características detalladas

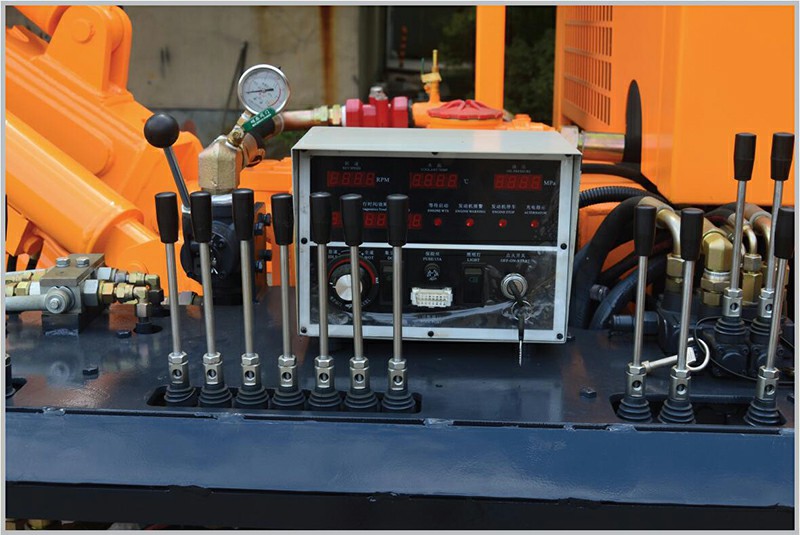

(Panel de control de fácil uso)

(Giro de alto par)

(Sistema hidráulico estable)

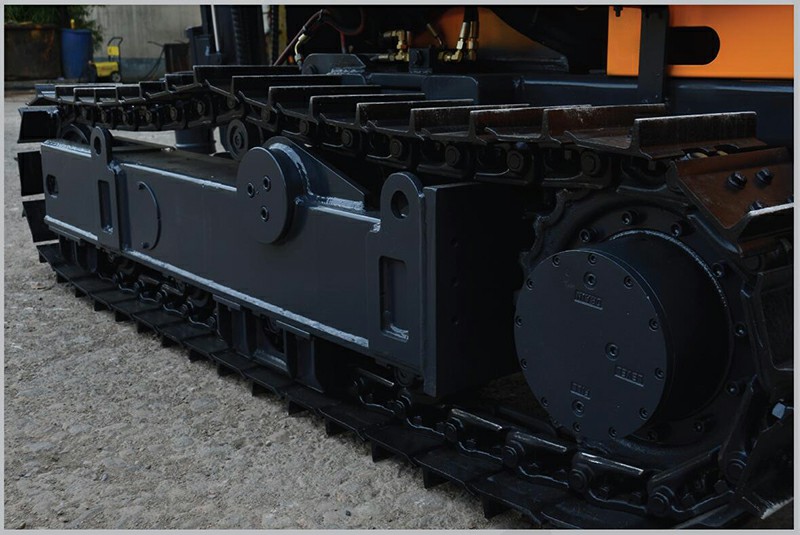

(Vía de acero adaptable a todos los terrenos)

Compresores de aire recomendados

Compresor de aire de tornillo portátil con motor diesel:

Kaishan LGCY-13/13

Kaishan LGCY-15/13

Kaishan LGCY-13/17

Parámetros técnicos

Modelo de equipo de perforación KG430 KG430H
Peso de la máquina completa 5500KG 5700KG
Dimensiones exteriores 5700×2150×2700mm 5700×2150×2700mm
Dureza de perforación f=6-20
Diámetro de perforación Φ90-127mm
Profundidad de perforación económica 25m
Velocidad de rotación 0-90rpm
Par de giro 3000N-m
Fuerza de elevación 40KN
Método de alimentación Cadena de cilindros y hojas de aceite
Carrera de alimentación 3175mm
Velocidad de desplazamiento 0-2,5km/h
Capacidad de ascenso ≤30°
Distancia al suelo 500mm
Ángulo de inclinación de la viga Abajo: 135°, arriba: 50°, total: 185°
Ángulo de giro de la pluma Izquierda: 91°, derecha: 5°, total: 96°
Ángulo de inclinación de la barra de perforación Abajo: 55°, arriba: 15°, total: 70°
Ángulo de giro de la barra de perforación Izquierda: 45°, derecha: 45°, total: 90°
Ángulo de nivelación de la vía ±10°
Longitud de compensación de la viga 900mm
Potencia de soporte Yuchai YCD4R23T8-80 (59KW/2400r/min)
Martillo DTH K4
Varilla de perforación Φ76×3m
Consumo de aire 18-21m3/min
Altura máxima del orificio horizontal 2900mm
Altura mínima del agujero horizontal 750mm
Compresores de aire recomendados
Compresor de aire de tornillo portátil con motor diésel: Kaishan LGCY-13/13
Kaishan LGCY-15/13
Kaishan LGCY-13/17
Nota: La selección del compresor de aire está sujeta al diámetro del orificio y a la longitud de la manguera de aire
