Especificaciones técnicas: KL510
Modelo de taladro de roca: HC95LQa 24kW
Diámetro de perforación: 64-115 mm
Profundidad de perforación: 25 m

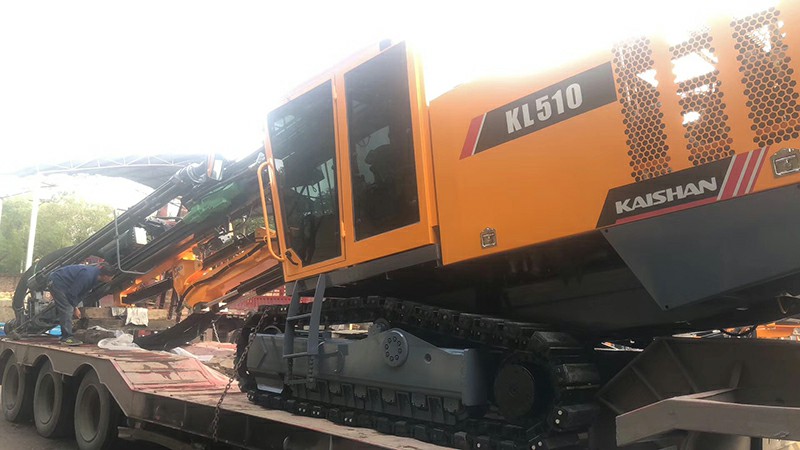

La equipo de perforación hidráulica KL510 para uso abierto está equipada con la barra de perforación estándar cuyo diámetro alcanza los 45/38 milímetros, que es capaz de perforar pozos de voladura verticales, inclinados y horizontales en el rango de 64-115 milímetros. Tiene una amplia gama de aplicaciones en excavación de corte, canalización, cimentación y perforación de minas a cielo abierto.
El equipo de perforación KL510 está equipado con un martillo hidráulico (24kW) de Europa. Con un potente toque rotatorio, potencia de impacto, capacidad de limpieza de agujeros adecuada y sistema de control avanzado, hacen que sea perfectamente capaz de perforar en condiciones complejas de roca.
El equipo de perforación está equipado con el eficiente compresor de aire de tornillo Kaishan. Caracterizado por la conservación de la energía y la protección del medio ambiente, nuestra empresa posee la propiedad intelectual completa.
| Parámetros técnicos | |||||
| Dimensiones y peso | Perforadora hidráulica | Pluma de perforación, viga de avance y cambiador de barras | |||
| Dimensiones de transporte (longitud*ancho*altura) | 10500*2450*3200mm | Modelo | HC95LQa | Levantamiento del brazo de perforación | 94° |
| Potencia de impacto | 24KW | Giro del brazo de perforación | 18°/50° | ||
| Peso | 16500kg | Presión de impacto | 180-200bar | Elevación de la pluma plegable | 120° |
| Pluma de perforación articulada y chasis | Frecuencia de impacto | 48-57HZ | Ángulo de giro de la viga | -93°/20°；-20°/94° | |
| Distancia al suelo | 430mm | Frecuencia de impacto | 955Nm | Inclinación del carro | 120° |
| Ángulo de modulación de frecuencia de la vía | 10° arriba,10° abajo | Presión máxima de giro | 210bar | Carrera de compensación | 1353mm |
| Velocidad de giro | 0-3,5km/h | Velocidad máxima de giro | 150rpm | Paso de la broca para roca | 4150mm |
| Capacidad de escalada | 30° | ||||
| Tracción | 120kN | Lubricación de la espiga | Niebla de aire/aceite | Fuerza máxima de propulsión | 19KN |
| Unidad de potencia | Consumo de combustible de lubricación | 15gotas/min | Método de alimentación | Cadena de rodillos motorizados | |
| Motor | cummins QSC8.3-C240-30 | ||||
| Número de cilindros | 6 | Diámetro de perforación | 64-115 mm | Profundidad de perforación económica | 25m |
| Potencia de salida | 179KW/2200rpm | Sistema de control | Número de varillas | 6+1 | |
| Tipo de unidad | Salida delantera-trasera | Viajar | Piloto hidráulico | Especificación de la barra de perforación | T45X3660/T38X3660 |
| Bomba hidráulica | 2×bomba de pistón de desplazamiento variable+2×bomba de engranajes | Brazo de perforación | Control directo hidráulico | Lubricación de roscas de varilla de perforación | Bomba de lubricación neumática |
| Compresor de aire de tornillo | Zhejiang Kaishan | Perforación de rocas | Control piloto (eléctrico/hidráulico) | Sistema hidráulico | |
| Capacidad del compresor de aire | 8,5 m³/min | Control de apertura | Sin escala | Viajar, perforar | Detección de carga |
| Presión de aire | 10bar | Control de impacto | Control de presión de choque | Filtración del filtro | 10 µm |
| Tanque de combustible | 340L | Antiinterferencias | Eléctrico/hidráulico | Capacidad de refrigeración | Temperatura ambiente: +50° |
| Sistema de recolección de polvo | Voltaje | 24 V, CC | Depósito de aceite hidráulico | 250L | |
| Capacidad del colector de polvo y grado de vacío | 20m³/min; columna de agua de 1000 mm | Cabina | |||
| Elemento filtrante/materia | 8/fibra | Cabina de seguridad | Cumplir con los requisitos de FOPS y ROPS | Asiento | Ajuste |
| Superficie de filtrado | 7m² | Nivel de ruido interior | Inferior a 85dB(A) | Aire acondicionado | Temperatura estándar |
| Potencia del motor hidráulico | 7.5KW | Función de control | Perforación, desplazamiento, movimiento del brazo de perforación y del cambiador de barras | Entretenimiento | Radio+MP3 |
