El equipo de perforación de superficie con martillo de fondo KG510/KG510H es un dispositivo mejorado que cumple con la normativa nacional sobre emisiones de motores diésel. Equipado con el motor de cuatro cilindros Yuchai (China III), el equipo de perforación cumple con las normas nacionales sobre emisiones y medio ambiente.
El equipo de perforación de superficie con martillo de fondo KG510/KG510H es un dispositivo mejorado que cumple la normativa nacional sobre emisiones de motores diesel. Equipado con el motor de cuatro cilindros Yuchai (China III), el equipo de perforación cumple con las normas nacionales sobre emisiones y medio ambiente. Se adopta la oruga de bastidor plegable y la tracción a las cuatro ruedas; y la nivelación de la oruga y el motor de marcha del pistón de émbolo mejoran la presión de trabajo y la capacidad de ascenso. El paso ampliado y el cilindro hidráulico del brazo de elevación le permiten cumplir con los requisitos de la posición límite. La rotación de doble motor aumenta el par de rotación y la velocidad de giro; y el cilindro hidráulico de elevación y la cadena se amplían para promover la fuerza de elevación y la fiabilidad. El colector de polvo se amplía para producir un mejor efecto en la recolección de polvo. Se utiliza la carpeta de perfil engrosado para la carcasa, mejorando así su nivel de intensidad y rigidez; y el anillo adicional hace que el manejo y la elevación sean convenientes.
El equipo de perforación de superficie con martillo de fondo KG510/KG510H está equipado con un colector de polvo, lo que hace que su funcionamiento sea más ecológico y fiable.
Diámetro de perforación :Φ105-152mm
Profundidad de perforación económica :25m
Método de alimentación:Cadena de hojas de cilindro de aceite
Carrera de avance: 3000mm
Potencia de soporte:YC4DK80-T302(58KW/2200r/min)/Yuchai
YC4DK80-T302(58KW/2200r/min)
Características detalladas

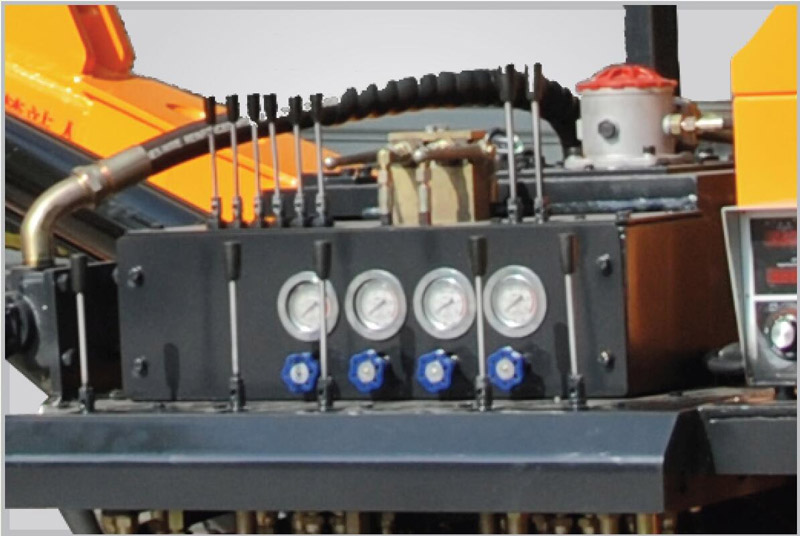

(Panel de control de fácil uso)
(Giro de alto par)
(Sistema hidráulico estable)
(Vía de acero adaptable a todos los terrenos)
YC4DK80-T302(58KW/2200r/min) | KG510 | KG510H |
Peso de la máquina completa | 6500KG | 7000KG |
Dimensiones exteriores | 6800×2200×2850mm | 6800×2450×2850mm |
Dureza de perforación | f=6-20 | |
Diámetro de perforación | Φ105-152mm | |
Profundidad de perforación económica | 25m | |
Velocidad de rotación | 0-100rpm | |
Par de giro(Max) | 3500N-m(Max) | |
Fuerza de elevación | 40KN | |
Método de alimentación | Cilindro de aceite-Cadena de rodillos | |
Carrera de alimentación | 3000mm | |
Velocidad de desplazamiento | 0-3,5km/h | |
Capacidad de ascenso | ≤30° | |
Distancia al suelo | 440mm | |
Ángulo de inclinación de la pluma | Abajo: 135°, arriba: 50°, total: 185° | |
Ángulo de giro de la pluma | Izquierda: 50°, derecha: 50°, total: 100° | |
Ángulo de inclinación de la barra de perforación | Abajo: 50°, arriba: 25°, total: 75° | |
Ángulo de giro de la barra de perforación | Izquierda: 45°, derecha: 45°, total: 90° | |
Ángulo de nivelación de la vía | ±10° | |
Longitud de compensación de la viga | 900mm | |
Potencia de soporte | Yuchai YC4DK80-T302(58KW/2200r/min) | |
Martillo DTH | K40 | |
Barras de perforación | Φ76×3m o Φ89×3m | |
Consumo de aire | 13-22m3/min | |
Altura máxima del orificio horizontal | 3700mm | |
Altura mínima del agujero horizontal | 350mm |
