El equipo de perforación de superficie con martillo de fondo KG320/KG320H es un dispositivo mejorado que cumple con la normativa nacional sobre protección del medio ambiente. Equipado con el motor Yuchai (China III), el equipo de perforación cumple con las normas nacionales sobre emisiones y medio ambiente. El motor de desplazamiento de pistón de émbolo y la tracción en las cuatro ruedas mejoran la presión de trabajo y la capacidad de escalada.
El equipo de perforación de superficie con martillo de fondo KG320/KG320H es un dispositivo mejorado que cumple con la normativa nacional sobre protección medioambiental. Equipado con el motor Yuchai (China III), el equipo de perforación cumple con las normas nacionales sobre emisiones y medio ambiente. El motor de desplazamiento de pistón de émbolo y la tracción en las cuatro ruedas mejoran la presión de trabajo y la capacidad de ascenso. El cilindro hidráulico de paso ampliado y de brazo elevador le permiten cumplir con los requisitos de uso de posición limitada. Mientras tanto, el sistema hidráulico se ha mejorado, demostrando así un mayor flujo del sistema y la velocidad de rotación. El cilindro hidráulico se ha optimizado, lo que lo hace más fiable. El carril guía se instala de forma inclinada, lo que facilita las operaciones y las observaciones. Se utiliza un perfil más grueso para la carcasa; y el anillo adicional hace que el manejo y la elevación sean más cómodos.
El equipo de perforación de superficie con martillo de fondo KG320H está equipado con un colector de polvo, lo que hace que el funcionamiento sea más ecológico y fiable.
Diámetro de perforación ：Φ80-105mm
Profundidad de perforación económica ：25m
Método de alimentación：Cadena de cilindros de aceite-hoja
Carrera de alimentación: 3820mm
Supporting power：YCD4R23T8-80(59KW/2400r/min）/Yuchai YCD4R23T8-80(59KW/2400r/min)
Características detalladas

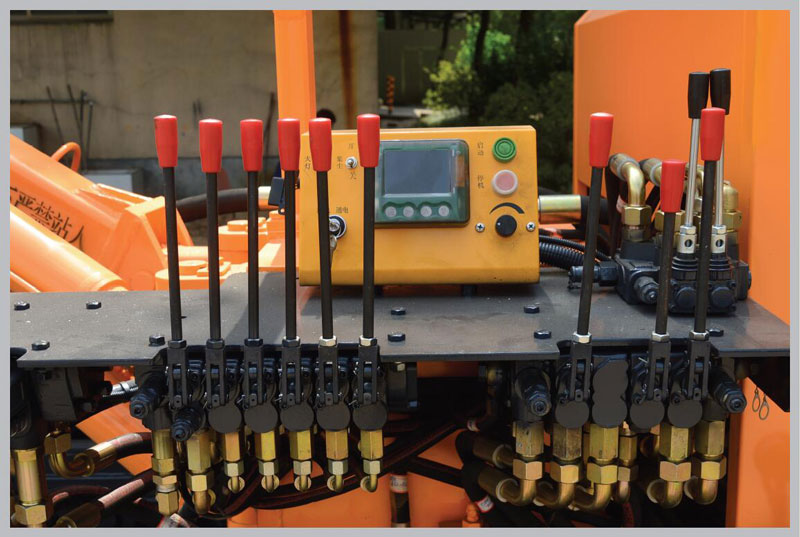

(Panel de control de fácil uso）

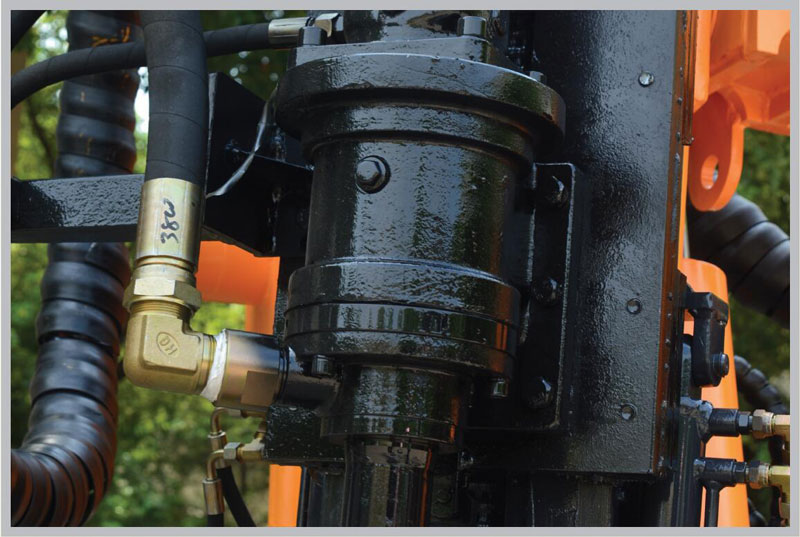

(Giro de alto par)
(Sistema hidráulico estable)

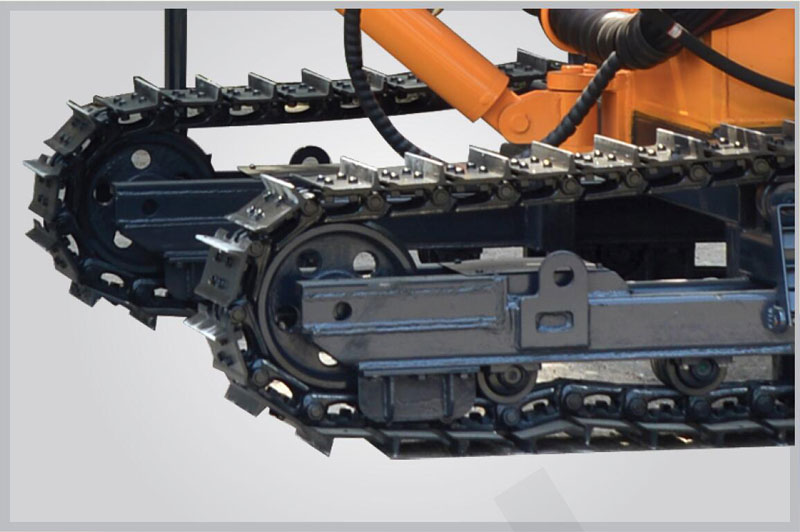

(Vía de acero adaptable a todos los terrenos)
Compresor de aire de tornillo portátil con motor diesel:
Kaishan LGCY-12/10
Kaishan LGCY-13/13
| Modelo de equipo de perforación | KG320 | KG320H |
| Peso de la máquina completa | 4500KG | 4700KG |
| Dimensiones exteriores | 5750×2100×2650mm | 5750×2350×2650mm |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Φ80-105mm | |
| Profundidad de perforación económica | 25m | |
| Velocidad de giro | 0-140rpm | |
| Par de giro | 1250N-m | |
| Fuerza de elevación | 20KN | |
| Método de alimentación | Cadena de cilindros y hojas de aceite | |
| Carrera de alimentación | 3820mm | |
| Velocidad de desplazamiento | 0-2,2km/h | |
| Capacidad de ascenso | ≤30° | |
| Distancia al suelo | 465mm | |
| Ángulo de inclinación del haz | Abajo:135°, arriba: 50°, total: 185° | |
| Ángulo de giro de la viga | Izquierda: 100°, derecha: 45°, total: 145° | |
| Ángulo de inclinación de la barra de perforación | Abajo: 50°, arriba: 25°, total: 75° | |
| Ángulo de giro de la pluma | Izquierda: 44°, derecha: 45°, total: 89° | |
| Longitud de compensación de la viga | 900mm | |
| Potencia de soporte | Potencia de Yuchai YCD4R23T8-80 (59KW/2400r/min) | |
| Barras de perforación | Φ64×3m | |
| Martillo de fondo | M3 | |
| Consumo de aire |
7-15m3/min |
|
| Altura máxima del orificio horizontal | 2750mm | |
| Altura mínima del agujero horizontal | 750mm | |
| Compresores de aire recomendados | |
| Compresor de aire de tornillo portátil con motor diésel: | Kaishan LGCY-12/10 |
| Kaishan LGCY-13/13 | |
| Nota: La selección del compresor de aire está sujeta al diámetro del orificio y a la longitud de la manguera de aire | |
