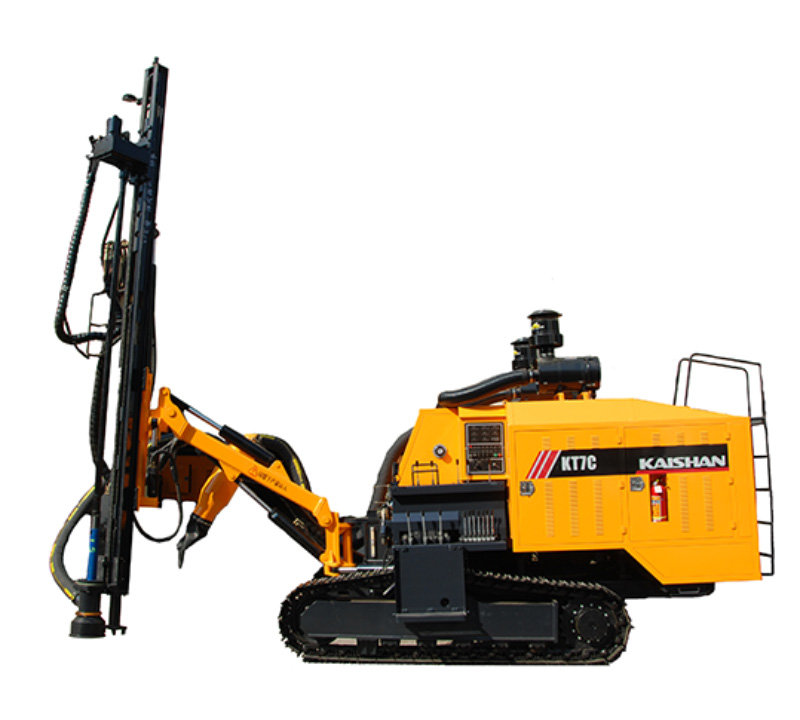

El equipo de perforación con martillo de fondo integrado KT7C es un dispositivo de perforación avanzado que integra el sistema de perforación en fondo y el sistema de compresión de aire de tornillo, típico de estructura compacta, excelente integridad y movilidad.
El equipo de perforación con martillo de fondo integrado KT7C es un dispositivo de perforación avanzado que integra el sistema de perforación en fondo y el sistema de compresión de aire por tornillo, típico de estructura compacta, excelente integridad y movilidad. Equipado con el anfitrión de tornillo de alta presión de una etapa, el flujo se sitúa en 13m3/min y la presión de aire en 1.7MPa, demostrando así parámetros de alto valor. El equipo de perforación proporciona una fuerte potencia para el martillo de alta presión de aire en el agujero y la velocidad de perforación es mayor que la del equipo de perforación de aire medio en un 20%-50%. Se caracteriza por la conservación de la energía, la eficiencia, la seguridad, el respeto al medio ambiente, la flexibilidad, la operación simple y el rendimiento estable, etc. Equipado con el motor Yuchai China etapa III, el equipo de perforación cumple con los estándares nacionales de emisiones y medio ambiente.
Características detalladas
Modelo de equipo de perforación | KT7C |
Dureza de perforación | f=6-20 |
Diámetro de perforación | 80-105 mm |
Profundidad de perforación económica | 25 m |
Velocidad de desplazamiento | 2,5/4,0 km/h |
Capacidad de ascenso | 30° |
Distancia al suelo | 430 mm |
Potencia de la máquina completa | 195 kW |
Motor diesel | Yuchai YC6A260-T303 |
Capacidad del compresor de tornillo | 13 m3/min |
Presión de descarga del compresor de tornillo | 17 bar |
Dimensiones exteriores (L×A×H) | 8000×2260×2800 mm |
Peso | 9500 kg |
Velocidad de rotación del girador | 0-120 r/min |
Par de giro | 1900 N*m |
Fuerza máxima de empuje y tracción | 25000 N |
Ángulo de elevación del brazo de perforación | Hacia arriba 28°, hacia abajo 42° |
Ángulo de inclinación de la barra | 129° |
Ángulo de giro del carro | Derecha 38°,izquierda 35° |
Ángulo de giro horizontal lateral del carro | Derecha 42°~89° |
Ángulo de giro de la barra de perforación | Derecha 39°, izquierda 60° |
Ángulo de nivelación del bastidor | Subir 10°, bajar 9° |
One-time advance length | 3000 mm |
Compensation length | 900 mm |
Martillo de fondo | K3 |
Barras de perforación | φ64×3000 mm |
Método de recolección de polvo | Tipo seco (flujo laminar ciclónico hidráulico) |
