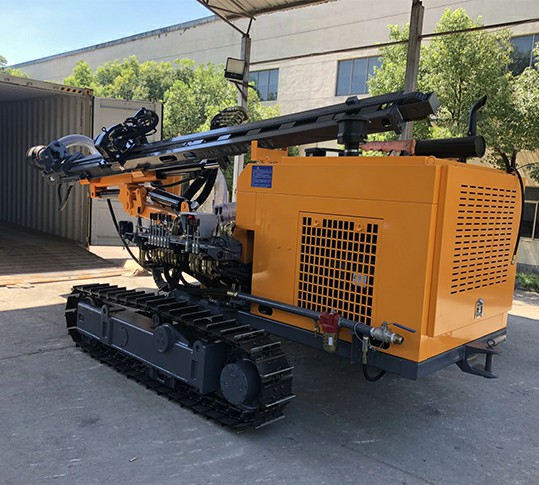

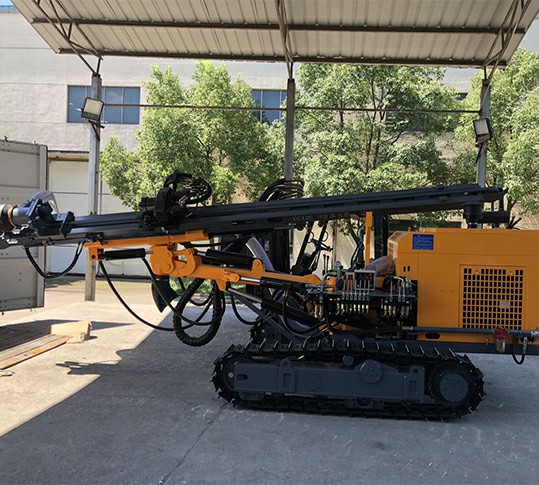

KG420/KG420H Equipo de perforación de superficie con martillo de fondo

Visión de conjunto:

El equipo de perforación de superficie con martillo de fondo KG420H está equipado con un colector de polvo, lo que hace que la operación sea más confiable y respetuosa con el medio ambiente.

Aplicaciones Ventaja Parámetro Productos relacionados

Aplicaciones

El equipo de perforación de superficie con martillo de fondo KG420/KG420H es un dispositivo mejorado que cumple con las normas nacionales sobre emisiones de motores diesel. Equipado con el motor de cuatro cilindros Yuchai (China III), el equipo de perforación cumple con las normas nacionales sobre las emisiones y el medio ambiente.Se adopta la pista de marco plegable y la tracción en las cuatro ruedas; Añadir cilindros de nivelación de la pista y el motor de tramming de pistón de émbolo mejora la presión de trabajo y aumentar el par de rotación y la velocidad de rotación; y el cilindro de aceite de elevación y la cadena se expanden para promover la fuerza de elevación y la fiabilidad. La carpeta de perfil engrosado se utiliza para la carcasa, mejorando así su nivel de intensidad y rigidez; y el anillo adicional hace que el manejo y la elevación sean convenientes.

El equipo de perforación de superficie con martillo de fondo KG420H está equipado con un colector de polvo, haciendo así la operación más amigable con el medio ambiente y confiable.

Parámetros breves

Diámetro de perforación :Φ90-115mm

Profundidad de perforación económica :25m

Método de alimentación:Cadena de cilindros de aceite

Carrera de alimentación: 3980mm

Poder de apoyo:Yuchai YCD4R23T8-80 (59KW/2400r/min)

Características detalladas

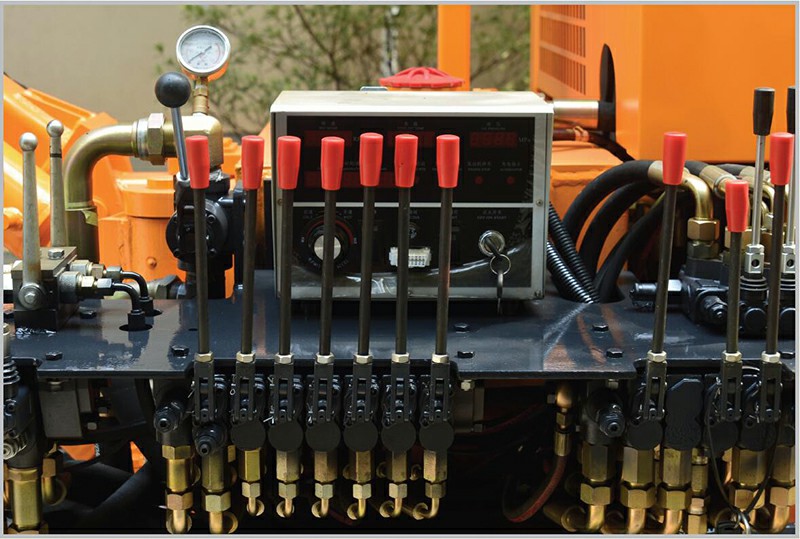

(Panel de control de fácil uso)

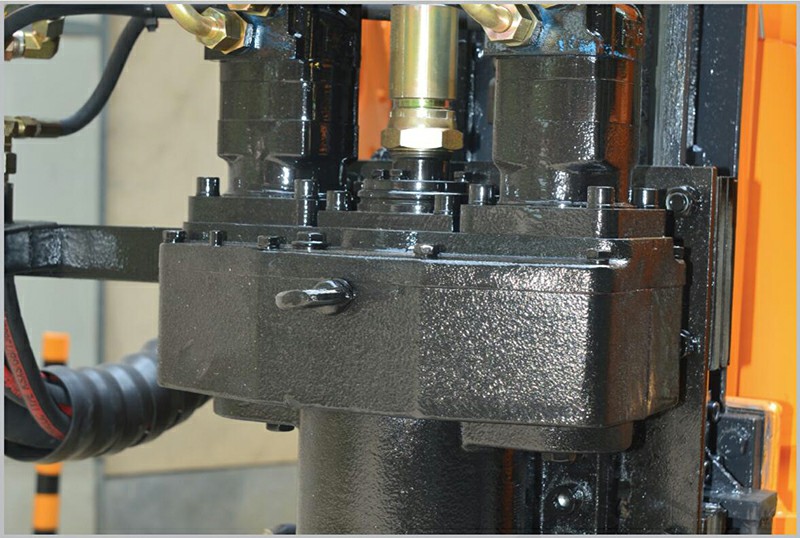

(Girador de alto par)

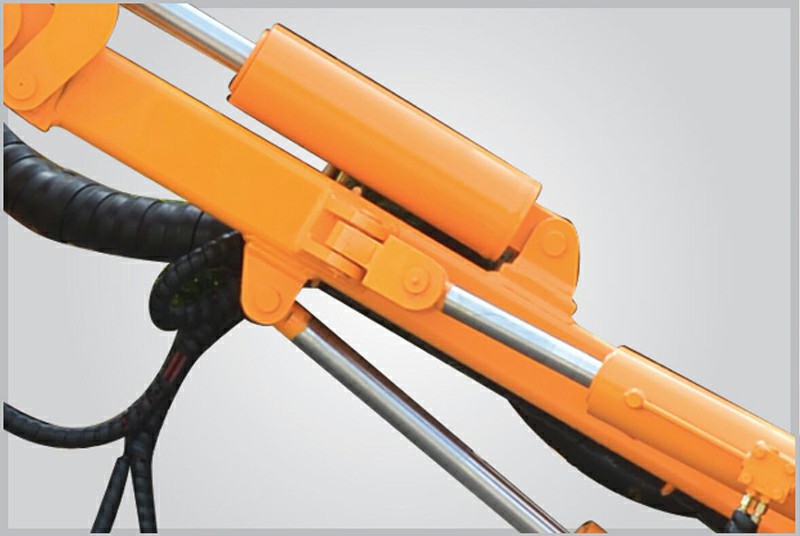

(Sistema hidráulico estable)

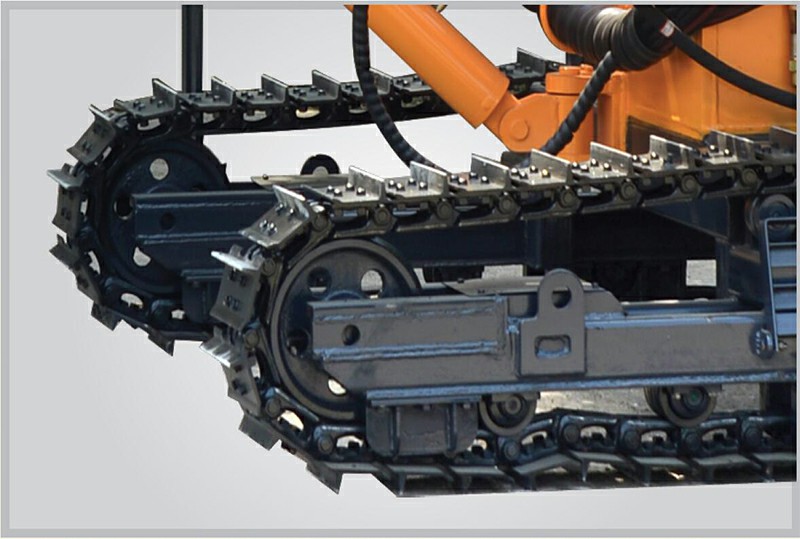

(pista de acero adaptable a todos los terrenos)

Compresores de aire recomendados

Compresor de aire de tornillo portátil con motor diesel:

Kaishan LGCY-13/13

Kaishan LGCY-15/13

Kaishan LGCY-13/17

Kaishan LGCY-18/17

Parámetros técnicos

Modelo de equipo de perforación KG420 KG420H
Peso de la máquina completa 5200KG 5400KG
Dimensiones exteriores 6000×2150×2500mm 6000×2250×2500mm
Dureza de perforación f=6-20
Diámetro de perforación Φ90-115mm
Profundidad de perforación económica 25m
Velocidad de rotación 0-120rpm
Par de giro 1800N-m
Fuerza de elevación 40KN
Método de alimentación Cadena de cilindros y hojas de aceite
Carrera de alimentación 3980mm
Velocidad de desplazamiento 0-2,5km/h
Capacidad de ascenso ≤30°
Distancia al suelo 500mm
Ángulo de inclinación de la viga Abajo: 135°, arriba: 50°, total: 185°
Ángulo de giro de la pluma Izquierda: 100°, derecha: 45°, total: 145°
Ángulo de inclinación de la barra de perforación Abajo: 50°, arriba: 25°, total: 75°
Ángulo de giro de la barra de perforación Izquierda: 44°, derecha: 45°, total: 89°
Ángulo de nivelación de la vía ±10°
Longitud de compensación de la viga 900mm
Potencia de soporte Yuchai YCD4R23T8-80 (59KW/2400r/min)
Martillo DTH M3
Barras de perforación Φ64×3m
Consumo de aire 10-17m3/min
Altura máxima del orificio horizontal 2750mm
Altura mínima del agujero horizontal 750mm
Compresores de aire recomendados
Compresor de aire de tornillo portátil con motor diésel: Kaishan LGCY-13/13
Kaishan LGCY-15/13
Kaishan LGCY-13/17
Kaishan LGCY-18/17
Nota: La selección del compresor de aire está sujeta al diámetro del orificio y a la longitud de la manguera de aire
