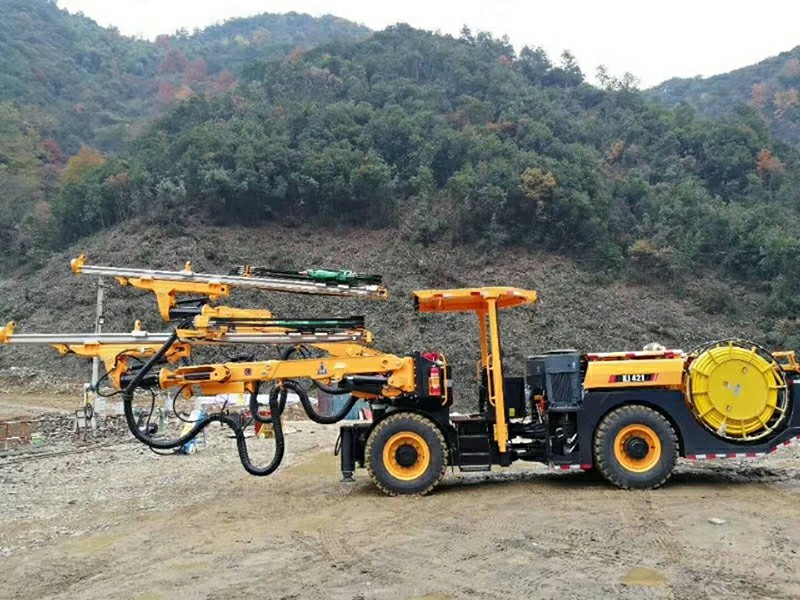

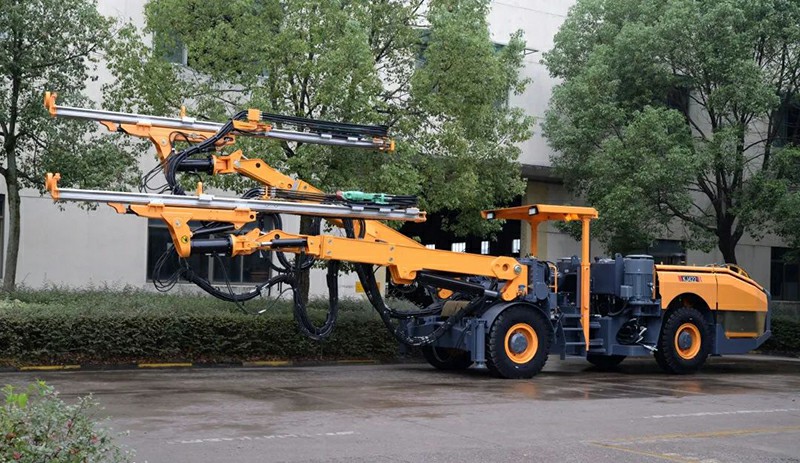

KJ321-CYTJ45/2 Equipo de perforación de túneles hidráulico

Visión de conjunto:

La equipo de perforación de túneles hidráulico KJ321-CYTJ45/2 está adecuadamente calificada para la perforación de túneles cuya sección se encuentre en el rango de 12-45 metros cuadrados, capaz de perforar el pozo de voladura y bulonar de manera vertical, inclinada y horizontal.

Aplicaciones Ventaja Parámetro Productos relacionados

Aplicaciones

La máquina perforadora hidráulica para túneles KJ321-CYTJ45/2 está adecuadamente calificada para la perforación de túneles cuya sección se encuentre en el rango de 12 a 45 metros cuadrados, capaz de perforar barrenos y pernos de roca en forma vertical, inclinada y horizontal. camino.

Características de rendimiento

  • La plataforma de perforación está equipada con la pluma flexible en dos coordenadas rectangulares simétricas, sin ningún punto ciego de operación. La rotación de 360° y el haz autonivelante facilitan el posicionamiento de la broca; también se puede utilizar para la perforación de corte transversal lateral y pernos de roca.
  • La plataforma de perforación proporciona una buena vista para el operador; el diseño equilibrado y el chasis articulado de tracción en las cuatro ruedas garantizan una conducción flexible, rápida y segura en el túnel estrecho;
  • El pistón escalonado se utiliza para la perforación de roca de impacto de alta frecuencia y esto puede mejorar la eficiencia de transmisión de la onda de impacto y la velocidad de perforación y reducir el consumo de herramientas de perforación y dejarlo en buenas condiciones;
  • El espacio considerable y las funciones automáticas permiten que el conductor se concentre en perforar de manera segura, rápida y precisa;
  • Todas las partes relevantes se mantienen en buena protección, mientras que el mantenimiento es fácil.

Parámetros técnicos

Parámetros técnicos

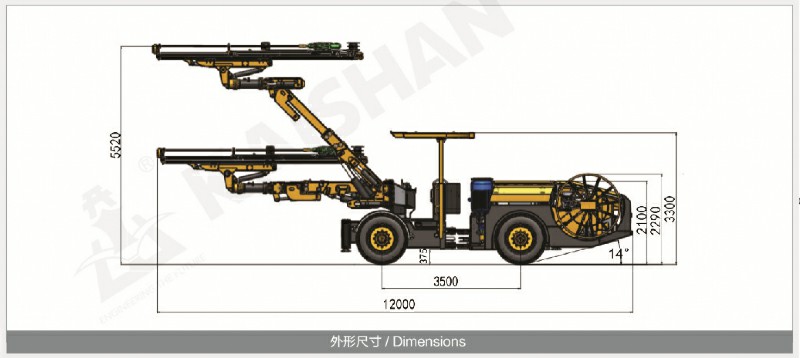

Dimensiones y peso Sistema de agua y aire
Longitud 12000mm Compresor de aire 1×JN11 Consumo de aceite de lubricación 2×180-250 g/h
Ancho 2160mm Capacidad del compresor de aire 1,55m³/min
Altura 2500/3300mm Presión 8 bar Bomba de agua 1×CRI10-22
Peso Appr.22000kg Dispositivo de lubricación de la caña Bomba electrónica de lubricación por impulsos Potencia 7,5 KW
Velocidad de desplazamiento en terreno llano 10 km/h
Capacidad máxima de escalada 25 % (14°) Consumo de aire de lubricación 2×0.3 m³/min Capacidad de la bomba de agua 10 m³/h
Protección de seguridad Chasis
Nivel de ruido <100dB(A) Motor diésel Cummins QSB3.9-C125
/93kW/2200rpm
Frenado en marcha Freno de puente húmedo
Techo de seguridad elevable Certificado FOPS y ROPS Purificación de los gases de escape Catalizador de escape Freno de estacionamiento Freno mecánico
Sistema de transmisión Convertidor de par hidráulico + caja de cambios Depósito de combustible 120L
Sistema de perforación Unidad de potencia hidráulica eléctrica
Taladro de roca 2×HC50 2×HC95LM Motor 2×45kW 2×75kW
Potencia de impacto 13 KW 24 KW Impacto/Alimentación/Posicionamiento Bomba de pistón de desplazamiento variable axial
Caudal de impacto 105L/min 100-120L/min Rotación Bomba de engranajes
Presión de impacto 130bar 180-200bar Finalidad del filtro 10 μ
Frecuencia de impacto 62Hz 54-62Hz Depósito de aceite hidráulico 400L
Torque 325Nm 764Nm Enfriador hidráulico Enfriador de agua
Giro del haz 360° Tensión de trabajo 380V
Extensión de alimentación 1600mm Frecuencia 50Hz
Modelo de barra de perforación K26F Método de arranque Triángulo de estrellas
Forma de la barra de perforación Autonivelación Bobina de cable 1×CRC1016
Extensión de bum 1200mm Longitud del cableado de la bobina 100m
