KG520/KG520H Equipo de perforación de superficie con martillo de fondo

Descripción general:

El equipo de perforación de superficie con martillo de fondo KG520/KG520H es un dispositivo mejorado que cumple con la normativa nacional sobre emisiones de motores diésel. Equipado con el motor de cuatro cilindros Yuchai (China III), el equipo de perforación cumple con las normas nacionales sobre emisiones y medio ambiente.

Aplicaciones Ventaja Parámetro Productos relacionados

Aplicaciones

El equipo de perforación de superficie con martillo de fondo KG520/KG520H es un dispositivo mejorado que cumple la normativa nacional sobre emisiones de motores diesel. Equipado con el motor de cuatro cilindros Yuchai (China III), el equipo de perforación cumple con las normas nacionales sobre emisiones y medio ambiente. Se adopta la oruga de bastidor plegable y la tracción a las cuatro ruedas; y la nivelación de la oruga y el motor de marcha del pistón de émbolo mejoran la presión de trabajo y la capacidad de ascenso. El paso ampliado y el cilindro hidráulico del brazo de elevación le permiten cumplir con los requisitos de la posición límite. El par de giro y la velocidad de rotación se elevan; el motor de propulsión y la cadena se utilizan para aumentar la fuerza de elevación y la fiabilidad. El colector de polvo se amplía para producir un mejor efecto en la recolección de polvo. Se utiliza la carpeta de perfil engrosado para la carcasa, mejorando así su nivel de intensidad y rigidez; y el anillo adicional hace que el manejo y la elevación sean cómodos.

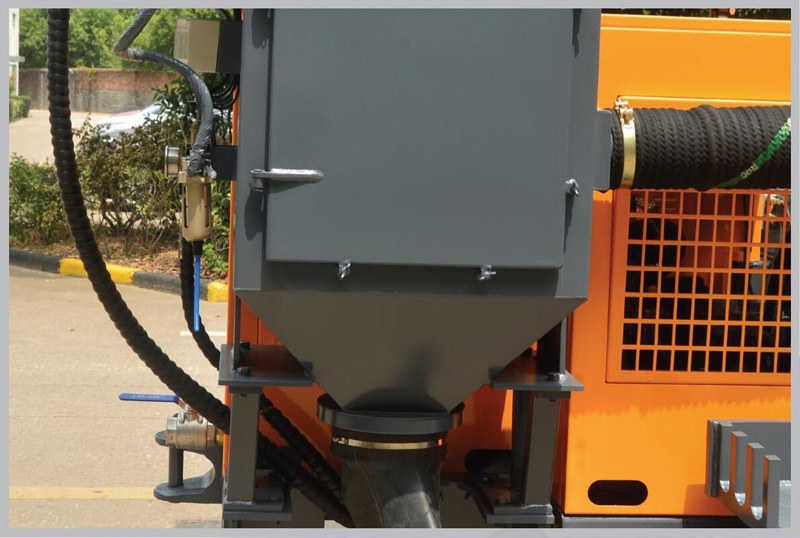

El equipo de perforación de superficie con martillo de fondo KG520/KG520H está equipado con un colector de polvo, lo que hace que el funcionamiento sea más ecológico y fiable.

Parámetros breves

Diámetro de perforación :Φ105-152mm
Profundidad de perforación económica :25m
Método de alimentación:Motor-cadena de rodillos
Carrera de avance: 4150mm
Potencia de soporte:Yuchai 4DKC4G3-100(70KW/2200r/min)

Compresores de aire recomendados

Kaishan LGCY-18/17

Kaishan LGCY-19.5/19

Kaishan LGCY-22/20

Parámetros técnicos

Modelo de equipo de perforación KG520 KG520H
Peso de la máquina completa 6500KG 7000KG
Dimensiones exteriores 6800×2200×2850mm 6800×2250×2850mm
Dureza de perforación f=6-20
Diámetro de perforación Φ105-152mm
Profundidad de perforación económica 25m
Velocidad de rotación 0-100rpm
Par de giro (Max) 4000N-m (Max)
Fuerza de elevación 25KN
Método de alimentación Cadena de rodillos motorizados
Carrera de alimentación 4150mm
Velocidad de desplazamiento 0-4km/h
Capacidad de ascenso ≤30°
Distancia al suelo 440mm
Ángulo de inclinación de la pluma Abajo: 135°, arriba: 50°, total: 185°
Ángulo de giro de la pluma Izquierda: 50°, derecha: 50°, total: 100°
Ángulo de inclinación de la barra de perforación Abajo: 50°, arriba: 25°, total: 75°
Ángulo de giro de la barra de perforación Izquierda: 45°, derecha: 45°, total: 90°
Ángulo de nivelación de la vía ±10°
Longitud de compensación de la viga 900mm
Potencia de soporte Yuchai 4DKC4G3-100(70KW/2200r/min)
Martillo DTH K40
Barras de perforación Φ76×3m o Φ89×3m
Consumo de aire 15-22m3/min
Altura máxima del agujero horizontal 3500mm
Altura mínima del agujero horizontal 350mm
