Modelo: KM311-CYTM41/2
Capacidad de escalada: ≤14°
Ancho del túnel: ≥2,5m
Altura del túnel: ≥3m
KM311-CYTM41/2 El equipo hidráulico para empernado de roca está especialmente diseñado para la construcción de pernos de roca en la costura de la tubería y es capaz de pasar la sección de 2,5 metros de ancho y 2,2 metros de alto. Está debidamente calificado para operaciones de anclaje en túneles cuya sección se extiende a una anchura superior a 3 metros y una altura superior a 3 metros.
Funciones completas. La viga tiene dos estaciones de trabajo y está equipada con un cargador con una capacidad de almacenamiento de 10 varillas para pernos de roca, junto con un módulo de red de protección opcional; es capaz de realizar las siguientes tareas: perforación, enmallado e instalación de varillas de anclaje;
Alta seguridad. Los operadores están protegidos por el techo, lejos de la zona de peligro;
Alta eficiencia. El pistón escalonado se utiliza para la perforación de roca de alta frecuencia y esto puede mejorar la eficiencia de transmisión de la onda de impacto y mejorar la velocidad de perforación y reducir el consumo de herramientas de perforación y dejarlo en buenas condiciones;
El equipo de perforación proporciona una buena vista para el operador; el chasis articulado de tracción en las cuatro ruedas asegura la conducción flexible, rápida y segura en el estrecho túnel;
El espacio considerable y las funciones automáticas permiten que el conductor se concentre en perforar de manera segura, rápida y precisa; todas las piezas relevantes se mantienen bien protegidas, lo que facilita el mantenimiento.
Parámetros técnicos | ||||||

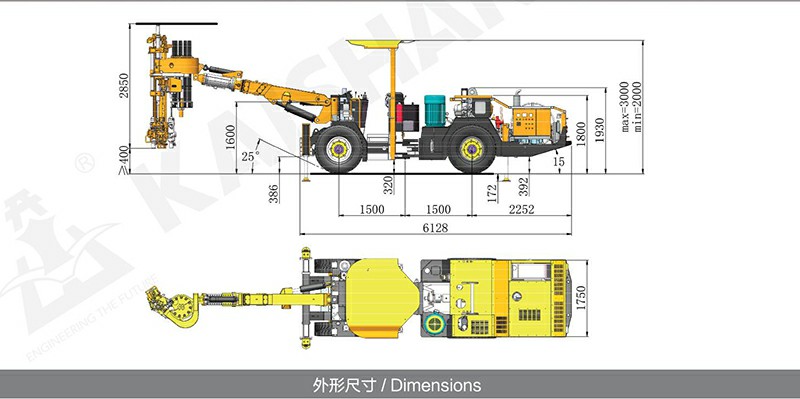

Dimensiones y peso | Sistema de aire& agua | |||||
Longitud | 10700mm | Compresor de aire | 1×JN4 | Consumo de aceite de lubricación | 180-250 g/h | |
Ancho | 1750mm | Capacidad del compresor de aire | 0,5m³/min | |||
Altura | 2000/3000mm | Presión | 6-8 bar | Bomba de agua | 1×CR3 | |
Peso | Appr.12000kg | Dispositivo de lubricación de la caña | Bomba electrónica de lubricación por impulsos | Potencia | 1,5kW | |
Velocidad de desplazamiento en terreno llano | 10km/h | |||||
Capacidad máxima de ascenso | 25%(14°) | Consumo de aire de lubricación | 0,3m³/min | Capacidad de la bomba de agua | 3m³/h | |
Safety protection | Chasis | |||||
Nivel de ruido | <100dB(A) | Motor diesel | Cummins QSB3.9/60kW/2200rpm | Frenado en marcha | Freno húmedo | |
Techo de seguridad elevable | Certificado FOPS y ROPS | Purificación de los gases de escape | Catalizador de escape | Freno de estacionamiento | Freno multidisco web | |
Sistema de barra de perforación | ||||||
Modelo | K26F | Sistema de accionamiento | Sistema de tracción en las cuatro ruedas con eje húmedo (sistema de viaje cerrado) |
Tanque de combustible | 60L | |
Extensión de pluma | 1200 mm | |||||
Sistema de perforación | Grupo hidráulico eléctrico | |||||
Dilling | Instalación de varillas de tornillo | Motor | 45kW | |||
Taladro de roca | 1×HC25/R32 | 1×HC25/R32 | Impacto/Alimentación/Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||
Potencia de impacto | 8KW | 8KW | Rotación | Bomba de engranajes | ||
Caudal de impacto | 65L/min | 65L/min | Finalidad del filtro | 10 μ | ||
Presión de impacto | 150bar | 150bar | Depósito de aceite hidráulico | 240L | ||
Presión máxima de rotación | 175bar | ------ | Enfriador hidráulico | Enfriador de agua | ||
Frecuencia de impacto | 55-65Hz | 55-65Hz | Tensión de trabajo | 380V | ||
Torque | 325Nm | ------ | Frecuencia | 50Hz | ||
Diámetro del orificio | 32-51mm | Método de arranque | Triángulo estrella | |||
Giro del rayo | 360° | Bobina de cable | 1×K440 | |||
Extensión de la alimentación | 480mm | Longitud del cableado de la bobina | 100m | |||
Altura aplicable del túnel | Longitud de la varilla del perno +1700mm | Especificaciones del cable | 3×25+3G6 |
