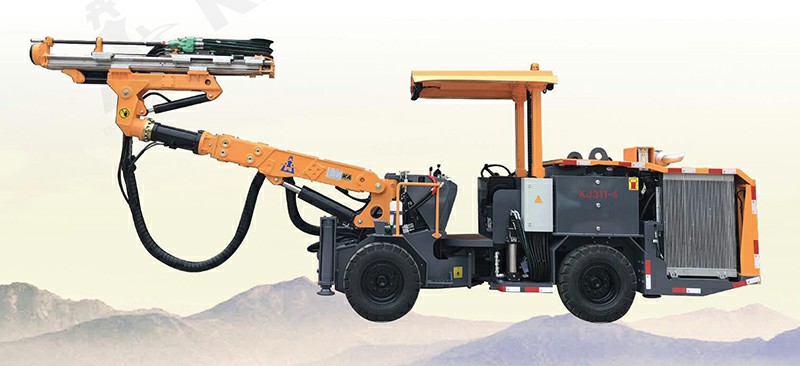

La equipo de perforación de túneles hidráulico KJ311-CYTJ45(D) (Segunda trituración) está especialmente diseñada para la perforación de rocas en estaciones múltiples y de corta duración. El anillo de perforación funciona con un motor diesel y tiene un compresor de aire a bordo.
La equipo de perforación de túneles hidráulico KJ311-CYTJ45(D) (Segunda trituración) está especialmente diseñada para la perforación de rocas en poco tiempo y en varias estaciones. El anillo de perforación es impulsado por un motor diesel y tiene un compresor de aire a bordo. Utiliza el tanque de agua para el suministro de agua y no necesita agua extemal, el aire y el suministro de energía. El anillo de perforación puede realizar la perforación rápida de roca y la transferencia rápida de sitios, especialmente adecuado para el procesamiento de grandes piezas de mineral en que las minas que utilizan el método de espeleología de bloque natural.

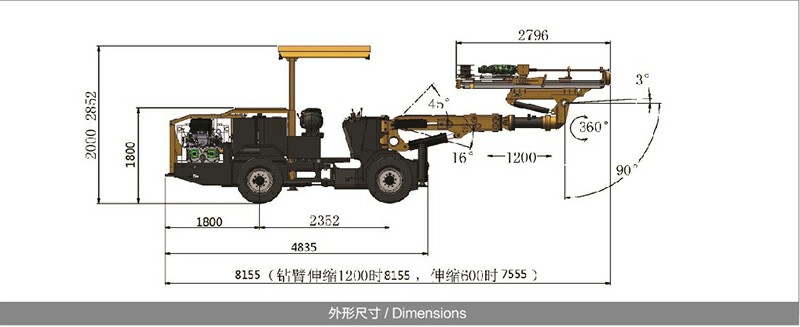

Dimensiones y peso | Sistema de agua y aire | ||||
Longitud | 8200mmmm | Compresor de aire | CP9952 | Consumo de aceite de lubricación | 180-250g/h |
Ancho | 1780mm | Capacidad del compresor de aire | 0,3m³/min | ||
Altura | 2000/3000 mm | Presión | 3-5bar | Capacidad de la bomba de agua | 3m3/h |
Peso | Apenas 12000㎏ | Dispositivo de lubricación de la espiga | Pulso electrónico bomba de lubricación |
||
Velocidad de desplazamiento en terreno llano | 10km/h | ||||
Capacidad máxima de ascenso | 25%(14°) | Chasis | |||
Protección de seguridad | Motor diésel | Cummins QSB3.9-C125/93KW,2200rpm | Neumáticos | 11.00-20 | |
Nivel de ruido | <100dB(A) | Purificación de los gases de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±40° |
Techo de seguridad elevable | Cumplir los requisitos de FOPS y ROPS |
Sistema de propulsión | Sistema hidráulico cerrado para la conducción a las cuatro ruedas | Freno de marcha | Freno hidráulico de dos circuitos |
Ángulo de giro | Inclinación del eje trasero: ±6° | Freno de estacionamiento | Freno multidisco húmedo de la reductora | ||
Depósito de combustible | 170L |
Sistema de perforación | Boom de perforación | |||
Taladro de roca | 1×HC50/R38 | Modelo de barra de perforación | K25 | |
Potencia de impacto | 13kW | Forma de la barra de perforación | Telescópico | |
Flujo de impacto | 105L/min | Extensión de la bota | 1200mm | |
Presión de impacto | 130bar | Grupo hidráulico eléctrico | ||
Presión máxima de rotación | 150bar | Impacto/alimentación/posicionamiento | Bomba de pistón de desplazamiento variable axial | |
Frecuencia de impacto | 62 Hz | |||
Torque | 325Nm | Rotación | Bomba de engranajes | |
Diámetro del orificio | Φ32-76mm | Finalidad del filtro | 10μ | |
Giro del rayo | 360° | Depósito de aceite hidráulico | 240L | |
Extensión de la alimentación | 850mm | Enfriador hidráulico | Enfriador de agua | |
Profundidad de perforación | 1000mm | 1500mm | ||
Barras de perforación | R38-H35-R32-1350 | R38-H35-R32-1850 |
