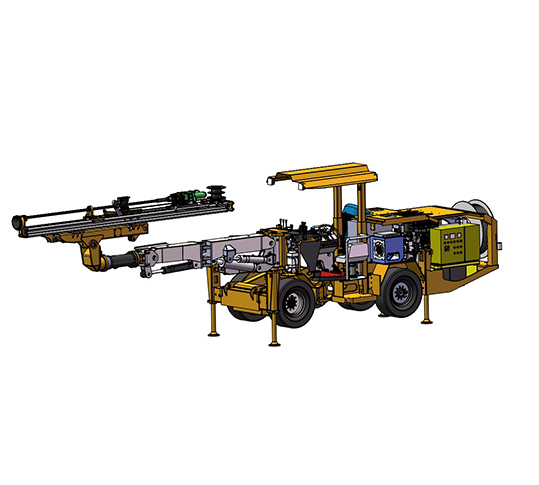

KJ215-CYTJ45(F) Equipo de perforación de túneles hidráulico

Visión de conjunto:

La equipo de perforación de túneles hidráulico KJ215-CYTJ45(F) utilizada para preparación de minería y excavación de túneles, es una plataforma de perforación de trabajo independiente. Se puede utilizar para perforar pozos de voladura verticales, inclinados y horizontales, adecuado para roca dura de cualquier sección en el rango de 5-25 m2.

Aplicaciones Ventaja Parámetro Productos relacionados

Aplicaciones

La equipo de perforación de túneles hidráulico KJ215-CYTJ45(F) utilizada para preparación de minería y excavación de túneles, es una plataforma de perforación de trabajo independiente. Se puede utilizar para perforar pozos de voladura verticales, inclinados y horizontales, adecuado para roca dura de cualquier sección en el rango de 5-25 m2.

Características de rendimiento

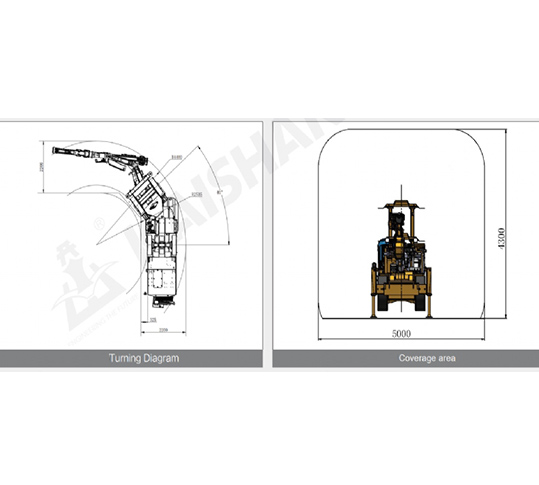

  • El firme brazo flexible es capaz de cubrir ópticamente la sección; la rotación de 360° y el haz autonivelante facilitan el posicionamiento de la perforación;
  • La pluma también puede utilizarse para la perforación de cortes transversales laterales y el empernado de rocas;
  • El equipo de perforación ofrece una buena vista al operador;
  • La disposición equilibrada y el chasis articulado de tracción a las cuatro ruedas garantizan una conducción flexible, rápida y segura en el túnel estrecho;
  • El pistón escalonado se utiliza para el taladro de roca de impacto de alta frecuencia y esto puede mejorar la eficiencia de transmisión de la onda de impacto y la velocidad de perforación y reducir el consumo de las herramientas de perforación y hacerla en buenas condiciones;
  • El espacio considerable y las funciones automáticas permiten al conductor concentrarse en la perforación de forma segura, rápida y precisa;
  • Todas las partes relevantes se mantienen en buena protección, mientras que el mantenimiento es fácil.
  •

Parámetros técnicos

Parámetros técnicos
Dimensiones y peso Sistema de agua y aire
Longitud 10220mm Compresor de aire 1*JN4 Consumo de aceite de lubricación 180-250g/h
Ancho 1400mm Capacidad del compresor de aire 0,5m³/min
Altura 2000/2850mm Presión 6-8bar Bomba de agua 1xCR3 1xCR5
Peso Aproximadamente 11000㎏ Dispositivo de lubricación de la espiga Bomba electrónica de lubricación por impulsos Potencia 1,5kW 5,5kW
Velocidad de giro en terreno llano 10km/h Consumo de aire de lubricación 0,3m³/min Capacidad de la bomba de agua 3m3/h 6m3/h
Capacidad máxima de escalada 25%( 11°) Chasis
Protección de la seguridad Motor diesel Cummins QSB3.9-C80-31
60KW,2200rpm
Neumáticos 300-15
Nivel de ruido <100dB(A) Purificación de los gases de escape Catalizador de escape Mecanismo de dirección Dirección articulada: ±35°
Techo de seguridad elevable Cumplir con los requisitos de FOPS y ROPS Sistema de tracción Sistema hidráulico cerrado para la conducción a las cuatro ruedas Freno de estacionamiento Freno multidisco
Ángulo de giro Inclinación del eje trasero: ±6° Freno de emergencia
    Depósito de combustible 30L

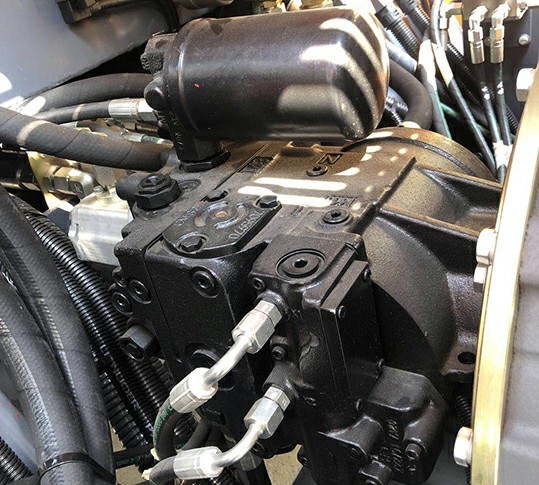

Sistema de perforación Unidad de potencia hidráulica eléctrica

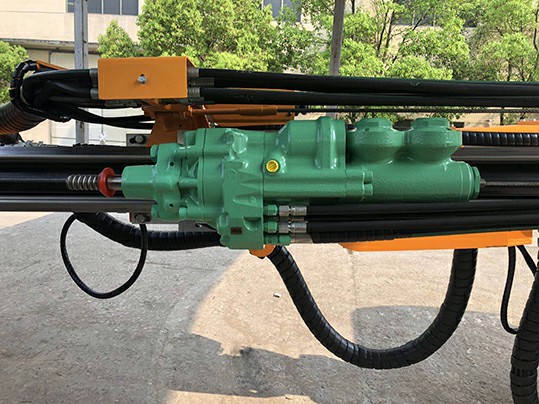

Taladro de roca 1×HC50/R38 1×HC95SA/T38 1×HC95LM/R38 Motor 45kW 55KW 75kW
Potencia de impacto 13kW 20kW 24kW Impacto/alimentación/posicionamiento Bomba de pistón de desplazamiento variable axial
Caudal de impacto 105L/min 95-118L/min 100-120L/min Rotación Bomba de engranajes
Presión de impacto 130bar 165-200bar 180bar Finalidad del filtro 10µ
Presión máxima de rotación 150bar 210bar 210bar Depósito de aceite hidráulico 240L
Frecuencia de impacto 62Hz 62Hz 62 Hz Enfriador hidráulico Enfriador de agua
Torque 325Nm 597Nm 764Nm Tensión de trabajo 380V
Diámetro del orificio Φ32-76mm Φ42-102mm Φ42-102mm Frecuencia 50Hz
Giro del haz 360° Método de arranque Triángulo estrella
Extensión de la alimentación 1600mm Bobina de cable 1*F440
Modelo de brazo de perforación K 22 Longitud del cableado del carrete 100m 80m
Forma de la barra de perforación Autonivelación Diámetro exterior del cable Φ28mm Φ32mm
Extensión del boom 800MM Especificaciones del cable 3×35+3G6+2×1.5 3×50+3G6+2×1.5
