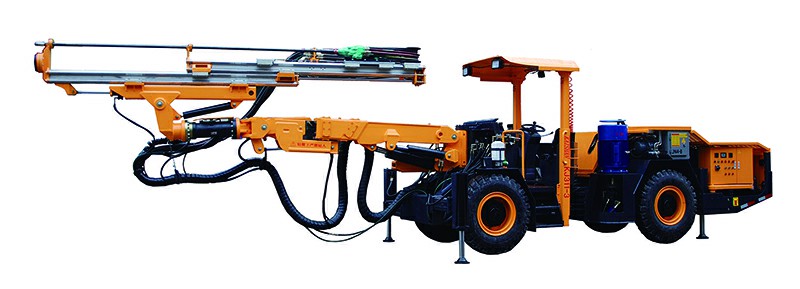

La equipo de perforación de túneles hidráulico KJ311 (doble guía deslizante) está adecuadamente calificada para la perforación de minas de roca dura cuya sección se encuentra en el rango de 12 a 35 metros cuadrados.
La equipo de perforación de túneles hidráulico KJ311 (doble guía deslizante) está adecuadamente calificada para la perforación de minas de roca dura cuya sección se encuentra en el rango de 12 a 35 metros cuadrados.
Parámetros técnicos | ||||||

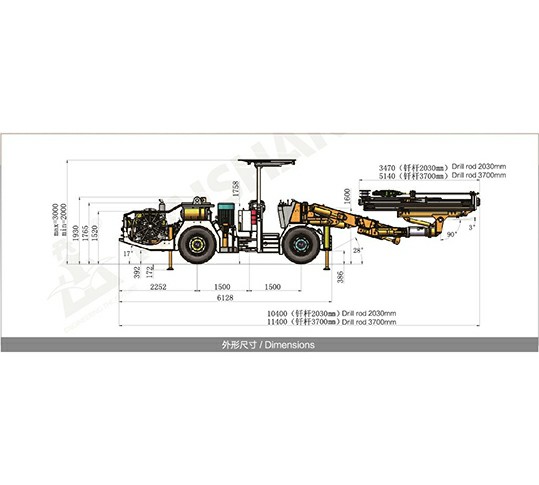

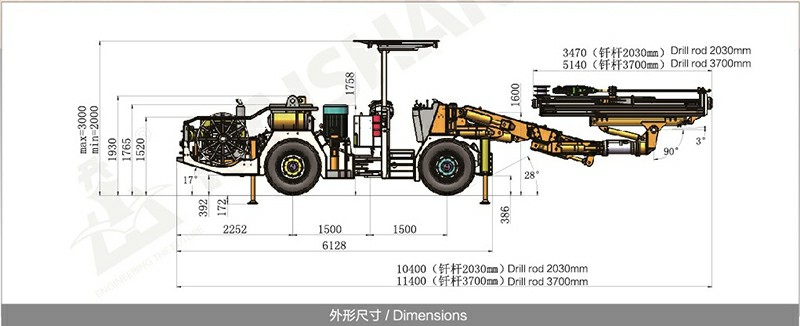

Dimensiones y peso | Sistema de agua y aire | |||||
Longitud | 12000mm | Compresor de aire | 1*JN4 | Consumo de aceite de lubricación | 180-250g/h | |
Ancho | 1750mm | Capacidad del compresor de aire | 0,5m³/min | |||
Altura | 2000/3000mm | Presión | 6-8bar | Capacidad de la bomba de agua | 1xCR3 | 1xCR5 |
Peso | Aproximadamente 12000㎏ | Dispositivo de lubricación de la espiga | Bomba electrónica de lubricación por impulsos | Potencia | 1,5kW | 5,5kW |
Velocidad de desplazamiento en terreno llano | 10 km/h | Consumo de aire de lubricación | 0,3 m³/min | Capacidad de la bomba de agua | 3m3/h | 6m3/h |
Capacidad máxima de escalada | 25 % (14°) | Chasis | ||||
Protección de seguridad | Motor diésel | Cummins QSB3.9-C80-31 60KW,2200rpm |
Neumáticos | 11.00-20 | ||
Nivel de ruido | <100dB(A) | Purificación de los gases de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±40° | |
Techo de seguridad elevable | Cumplen los requisitos de FOPS y ROPS | Sistema de propulsión | Desplazamiento de las orugas accionado por un motor de doble velocidad | Freno de estacionamiento | Freno multidisco húmedo del reductor | |
Ángulo de giro | Inclinación del eje trasero: ±10° | Freno de marcha | Freno hidráulico de dos circuitos | |||
Depósito de combustible | 60L |
Sistema de perforación | Unidad de potencia hidráulica eléctrica | |||||||
Taladro de roca | 1×HC50/R38 | 1×HC95SA/T38 | 1×HC95LM/R38 | Motor | 55kW | 45kw | 75kW | |
Potencia de impacto | 13kW | 20kW | 24kW | Impacto/alimentación/posicionamiento | Bomba de pistón de desplazamiento variable axial | |||
Caudal de impacto | 105L/min | 95-118L/min | 100-120L/min | Rotación | Bomba de engranajes | |||
Presión de impacto | 130bar | 165-200bar | 180bar | Finalidad del filtro | 10µ | |||
Presión máxima de rotación | 150bar | 210bar | 210bar | Depósito de aceite hidráulico | 240L | |||
Frecuencia de impacto | 62Hz | 62Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | |||
Torque | 325Nm | 597Nm | 764Nm | Tensión de trabajo | 380V | |||
Diámetro del agujero | Φ32-76mm | Φ42-102mm | Φ42-102mm | Frecuencia | 50Hz | |||
Giro del haz | 360° | Método de arranque | Triángulo estrella | |||||
Extensión de la alimentación | 1600mm | Bobina de cable | 1*F440 | |||||
Modelo de brazo de perforación | K 26F | Longitud del cableado del carrete | 100m | 80m | ||||
Forma de la barra de perforación | Autonivelación | Diámetro exterior del cable | Φ28mm | Φ32mm | ||||
Extensión del boom | 1200mm | Especificaciones del cable | 3×35+3G6 | 3×50+3G6 |
