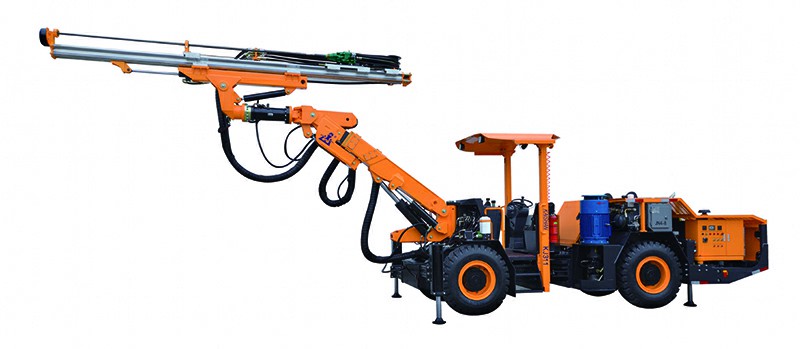

KJ311-CYTJ45(H) (Tipo meseta) Equipo de perforación de túneles hidráulico

Visión de conjunto:

La equipo de perforación de túneles hidráulico KJ311-CYTJ45(H) (tipo de aumento de altura) está adecuadamente calificada para la perforación de minas de roca dura cuya sección cae en el rango de 12 a 35 metros cuadrados.

Aplicaciones Ventaja Parámetro Productos relacionados

Aplicaciones

El equipo de perforación de túneles hidráulico KJ311-CYTJ45(H) (tipo de aumento de altura) está adecuadamente calificado para la perforación de minas de roca dura cuya sección cae en el rango de 12一35 metros cuadrados.

Características de rendimiento

  • La pluma firme y flexible es capaz de cubrir ópticamente la sección; La rotación de 360° y el haz autonivelante facilitan el posicionamiento de la broca; También se puede utilizar para la perforación de travesaños laterales y pernos de roca;
  • El equipo de perforación proporciona una buena vista para el operador; el diseño equilibrado y el chasis articulado de tracción en las cuatro ruedas garantizan una conducción flexible, rápida y segura en el túnel estrecho;
  • El pistón escalonado se utiliza para la perforación de roca de impacto de alta frecuencia y esto puede mejorar la eficiencia de transmisión de la onda de impacto y la velocidad de perforación y reducir el consumo de herramientas de perforación y dejarlo en buenas condiciones;
  • El espacio considerable y las funciones automáticas permiten que el conductor se concentre en perforar de manera segura, rápida y precisa;
  • Todas las partes relevantes se mantienen en buena protección, mientras que el mantenimiento es fácil.

Parámetros técnicos

Parámetros técnicos
Dimensiones y peso Sistema de agua y aire
Longitud 11300mm Compresor de aire 1*JN4 Consumo de aceite de lubricación 180-250g/h
Ancho 1750mm Capacidad del compresor de aire 0,5m³/min
Altura 2000/3000mm Presión 6-8bar Bomba de agua 1xCR3 1xCR5
Peso Aproximadamente 12000㎏ Dispositivo de lubricación de la caña Bomba electrónica de lubricación por impulsos Potencia 1,5kW 5.5kW
Velocidad de remate en terreno llano 10km/h Consumo de aire de lubricación 0,3m³/min Capacidad de la bomba de agua 3m3/h 6m3/h
Capacidad máxima de ascenso 25%(14°) Chasis
Protección de seguridad Motor diésel Cummins QSB3.9-C125/93KW,2200rpm Neumáticos 11.00-20
Nivel de ruido <100dB(A) Purificación de los gases de escape Catalizador de escape Mecanismo de dirección Dirección articulada: ±40°
Techo de seguridad elevable Cumplen los requisitos de FOPS y ROPS Sistema de tracción Recorrido de las orugas impulsado por un motor de doble velocidad Freno de estacionamiento Freno multidisco húmedo del reductor
    Ángulo de giro Inclinación del eje trasero: ±10° Freno de marcha Freno hidráulico de dos circuitos
Depósito de combustible 60L
Sistema de perforación Grupo hidráulico eléctrico

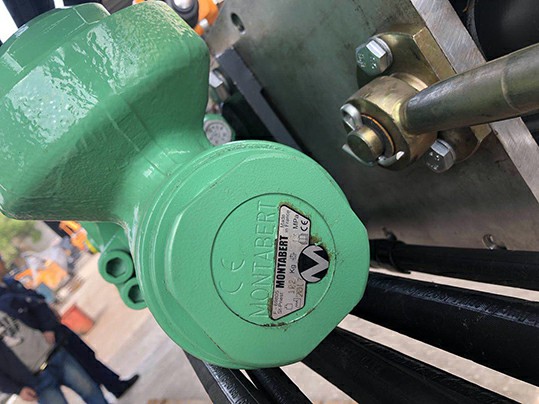

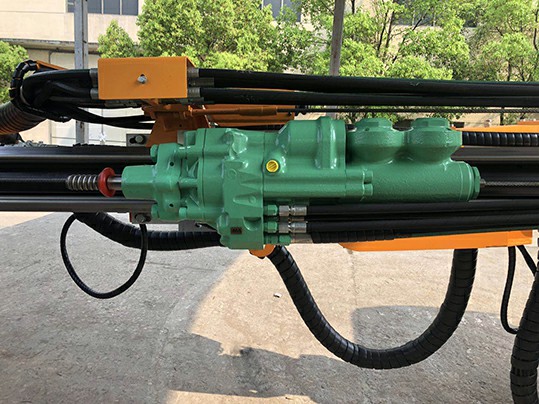

Taladro de roca 1×HC50/R38 1×HC95SA/T38 1×HC95LM/R38 Motor 55kW 75kW
Potencia de impacto 13kW 20kW 24kW Impacto/alimentación/posicionamiento Bomba de pistón de desplazamiento variable axial
caudal de impacto 105L/min 95-118L/min 100-120L/min Rotación Bomba de engranajes
Presión de impacto 130bar 165-200bar 180bar Finalidad del filtro 10µ
Presión máxima de giro 150bar 210bar 210bar Depósito de aceite hidráulico 240L
Frecuencia de impacto 62Hz 62Hz 62 Hz Enfriador hidráulico Enfriador de agua
Par motor 325Nm 597Nm 764Nm Tensión de trabajo 380V
Diámetro del orificio Φ32-76mm Φ42-102mm Φ42-102mm Frecuencia 50Hz
Giro del haz 360° Método de inicio Triángulo de estrellas
Extensión de la alimentación 1600mm Bobina de cable 1*F440
Modelo de barra de perforación K 26F Longitud del cableado del carrete 100m 80m
Forma de la barra de perforación Autonivelación Diámetro exterior del cable Diámetro exterior del cable Φ32mm
Extensión del boom 1200mm Especificaciones del cable 3×35+3G6 3×50+3G6
