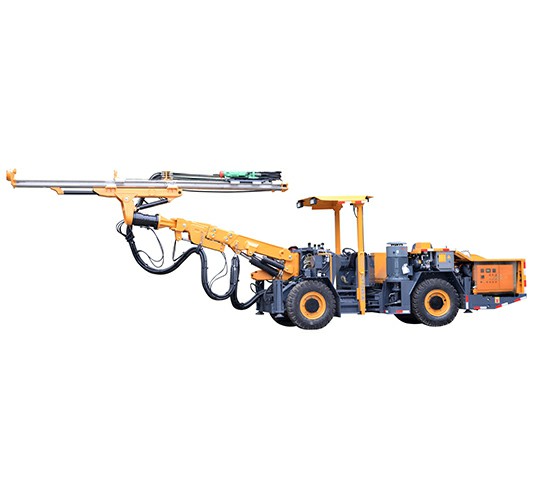

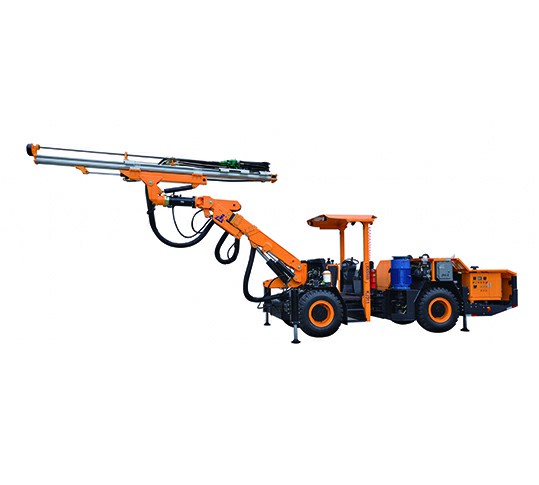

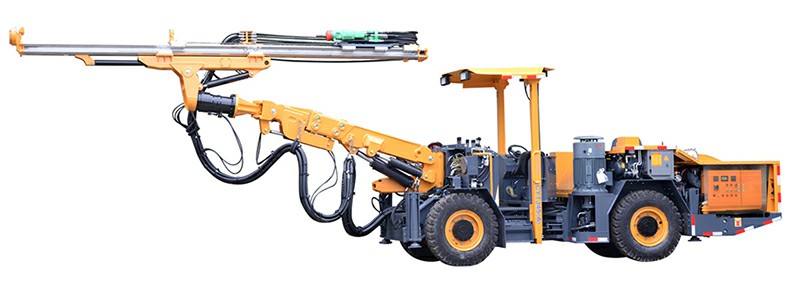

KJ311-CYTJ45(A) (Tipo de aumento de altura) Equipo de perforación de túneles hidráulico

Visión de conjunto:

La equipo de perforación de túneles hidráulico KJ311-CYTJ45(A) (tipo de aumento de altura) está adecuadamente calificada para la perforación de minas de roca dura cuya sección cae en el rango de 12一44 metros cuadrados. Está especialmente diseñada para túneles grandes y su altura horizontal máxima y el ancho puede alcanzar 74 metros y 76 metros respectivamente.

Aplicaciones Ventaja Parámetro Productos relacionados

Aplicaciones

El equipo de perforación de túneles hidráulico KJ311/CYTJ45(A) (tipo de aumento de altura) es adecuado para la perforación de minas de roca dura cuya sección cae en el rango de 12 metros cuadrados.Está especialmente diseñado para túneles grandes y su altura y anchura horizontales máximas pueden alcanzar 74 metros y 76 metros respectivamente.

Características de rendimiento

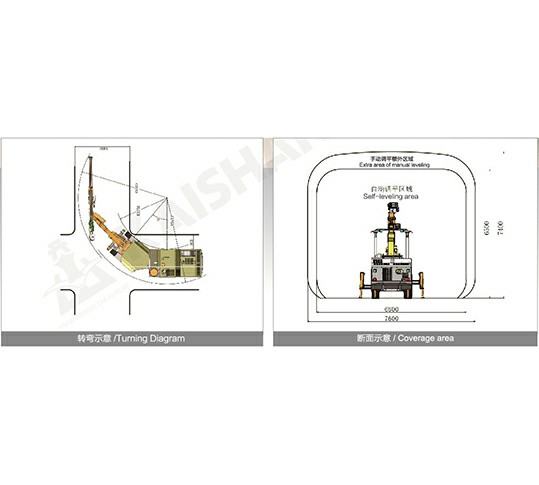

  • La firme pluma flexible es capaz de cubrir ópticamente la sección; la rotación de 360° y la viga autonivelante facilitan el posicionamiento de la perforación; también puede utilizarse para la perforación de cortes transversales laterales y pernos de roca;
  • El equipo de perforación proporciona una buena visión para el operador; la disposición equilibrada y el chasis articulado de tracción a las cuatro ruedas garantizan la conducción flexible, rápida y segura en el túnel estrecho;
  • El pistón escalonado se utiliza para el taladro de roca de impacto de alta frecuencia y esto puede mejorar la eficiencia de transmisión de la onda de impacto y la velocidad de perforación y reducir el consumo de las herramientas de perforación y hacerla en buenas condiciones;
  • El espacio considerable y las funciones automáticas permiten al conductor concentrarse en la perforación de forma segura, rápida y precisa;
  • Todas las partes relevantes se mantienen en buena protección, mientras tanto el mantenimiento es fácil.

Parámetros técnicos

Parámetros técnicos

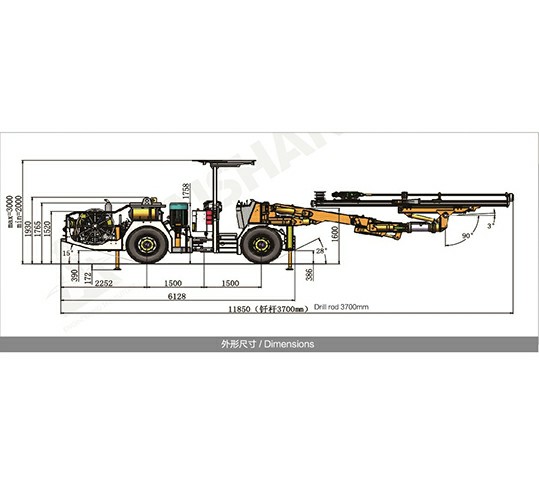

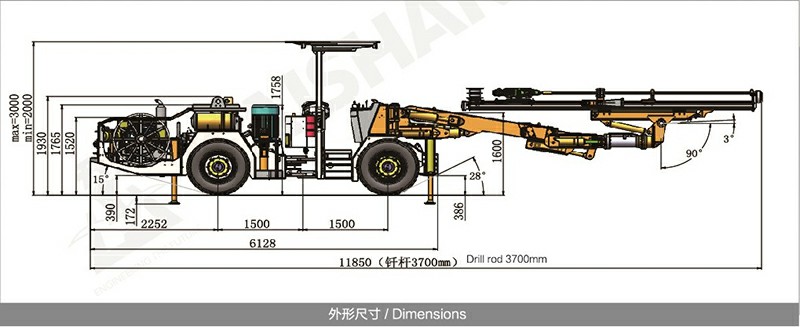

Dimensiones y peso Sistema de agua y aire
Longitud 12000mm Compresor de aire 1*JN4 Consumo de aceite de lubricación 180-250g/h
Ancho 1750mm Capacidad del compresor de aire 0,5m³/min
Altura 2000/3000mm Presión 6-8bar Bomba de agua 1xCR3 1xCR5
Peso Aproximadamente 12000㎏ Dispositivo de lubricación de la caña Bomba electrónica de lubricación por impulsos Potencia 1.5kW 5.5kW
Velocidad de remate en terreno llano 10km/h Consumo de aire de lubricación 0,3m³/min Capacidad de la bomba de agua 3m3/h 6m3/h
Capacidad máxima de ascenso 25%(14°) Chasis
Protección de seguridad Motor diesel Cummins QSB3.9-C80-31
60KW,2200rpm
Neumáticos 11.00-20
Nivel de ruido <100dB(A) Purificación de los gases de escape Catalizador de escape Mecanismo de dirección Dirección articulada: ±40°
Techo de seguridad elevable Cumplen los requisitos de FOPS y ROPS Sistema de tracción Recorrido de las orugas accionado por un motor de doble velocidad Freno de estacionamiento Freno multidisco húmedo del reductor
    Ángulo de giro Inclinación del eje trasero: ±10° Freno de marcha Freno hidráulico de dos circuitos
Depósito de combustible 60L
Sistema de perforación Grupo hidráulico eléctrico
Taladro de roca 1×HC50/R38 1×HC95SA/T38 1×HC95LM/R38 Motor 45kW 55kW 75kW
Potencia de impacto 13kW 20kW 24kW Impacto/Alimentación/Posicionamiento Bomba de pistón de desplazamiento variable axial
Caudal de impacto 105L/min 95-118L/min 100-120L/min Rotación Bomba de engranajes
Presión de impacto 130bar 165-200bar 180bar Finalidad del filtro 10µ
Presión máxima de rotación 150bar 210bar 210bar Depósito de aceite hidráulico 240L
Frecuencia de impacto 62Hz 62Hz 62 Hz Enfriador hidráulico Enfriador de agua
Par motor 325Nm 597Nm 764Nm Tensión de trabajo 380V
Diámetro del agujero Φ32-76mm Φ42-102mm Φ42-102mm Frecuencia 50Hz
Giro del haz 360° Método de arranque Triángulo estrella
Extensión de la alimentación 1600mm Bobina de cable 1*F440
Modelo de barra de perforación K 26F Longitud del cableado del carrete 100m 80m
Forma de la barra de perforación Autonivelación Diámetro exterior del cable Φ28mm Φ32mm
Extensión del boom 1200mm Especificaciones del cable 3×35+3G6 3×50+3G6
